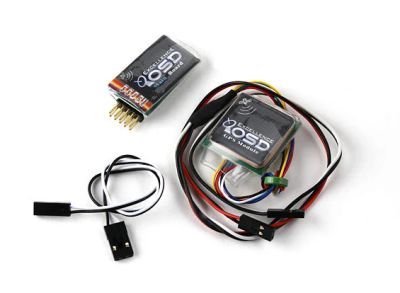

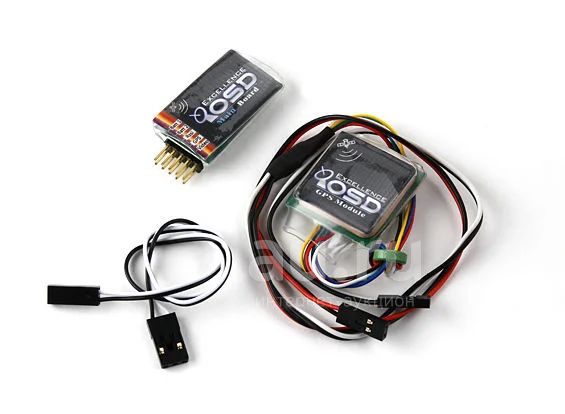

OSD. Система мини OSD с GPS модулем.

Мини OSD специально разработанная для использования в авиамоделях. Компактный вес и миниатюрные габариты системы делают ее идеальной для применения на FPV моделях.

Система транслирует на экран важнейшие данные в режиме реального времени, такие как: напряжение аккумулятора, время полета, скорость, и GPS координаты модели. Отличное дополнение к любой авиамодели для полетов от первого лица (FPV).

Особенности:
- вывод координат GPS на дисплей
- отображение времени
- отображение скорости
- отображение вольтажа
- секундомер
- RSSI детектирование сигнала приемника
- возможность корректировки выводимой информации на дисплей
- поддержка NTSC и PAL сигнала
- поддержка антизашумления передающего сигнала
- возможность ручной калибровки

Характеристики:
Вес: основной платы - 4.6г / GPS модуля – 25г
Размеры: основной платы - 34x4x20мм / GPS модуля - 45x10x42мм
Рабочее напряжение: основной платы - 7.4~12V / GPS модуля - 5V

ПЯМЯТКА для НОВИЧКОВ

Посмотрели множество шикарных видео и... решились собрать свой первый квадрокоптер!
Что нужно для сборки своего первого квадрокоптера? Разбираемся ниже.

Рама – лучший размер для начала 330-360 мм. Потом вы сами определитесь, в какую сторону двигаться: в сторону маленьких квадриков для гонок и FPV или в сторону вальяжных монстров для видеосъемки.
Мотор – чем меньше размер рамы, тем более оборотистые нужны двигатели. В маркировке двигателя первые две цифры – диаметр статора, следующие две – высота магнитов. Например 2208 – диаметр статора 22 мм, высота магнитов – 8 мм. Обороты 920 kv означают увеличение числа оборотов двигателя, при увеличении питания на один вольт.
Регуляторы (ESC) – можно подбирать под мощность двигателя, а можно взять с запасом мощности (что для новичка более предпочтительно).
Контроллер полетов – тут выбор достаточно широк, но начинать лучше с простых по настройке, но с богатым функционалом (CC3D, Atom, KK-mini), когда разберетесь, для вас откроется уже широкий спектр более дорогих плат.
Пропеллеры – чем меньше размер рамы и более оборотистый двигатель, тем размер пропеллера меньше (например 5030 для 250 мм рамы) и наоборот. В названии пропеллера первые две цифры обозначают длину в дюймах, две последующие – шаг на один оборот.
Батарея – очень важный элемент конструкции. Выбирать надо по размерам и весу. Для большинства квадрокоптеров используют аккумуляторы из трех элементов с общим напряжением 11,1 вольт. Это обозначается как 3S. В параметрах батареи указывается номинальный ток разряда. Оптимальный ток разряда батареи для квадрика 20-30С.
Плата распределения питания – предназначена для удобства монтажа электрических соединений на раме квадрика.
Передатчик (аппаратура) – предназначен для управления квадрокоптером. Для управления простым квадриком, достаточно 4-х каналов. Но очень быстро 4-х каналов станет мало. Поэтому сразу стоит задуматься о 6-и и даже 9-и канальном передатчике.

Все необходимое можно найти в моих лотах тут ссылка. Если есть большое желание летать, в подарок большая скидка на комплекты!
