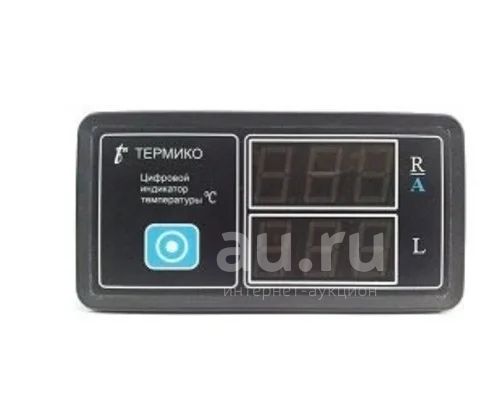

Цифровой индикатор температуры двигателя ЦИТД-5

Цифровой индикатор температуры (далее прибор) предназначен для измерения и отображения температуры цилиндров двигателя и температуры окружающей среды. Сигнализирует о превышении критической температуры цилиндра(ов) двигателя. - В ЦИТД-5 используется принципиально новая схема, которая позволила снизить потребляемую мощность до 1Вт, - Расширенный диапазон питающих напряжений до 24В, - Расширенный диапазон отображения температуры, - Защита от импульсных помех питающего напряжения, - Новый корпус с сохранением посадочного места ЦИТД-2, - Функция тестирования неисправностей датчиков (Обрыв, короткое замыкание), - Тактовая кнопка не требующая удержания для отображения температуры воздуха.

Устройство и принцип работы
Принцип действия устройства основан на преобразовании сигнала от датчиков и отображения на лицевой панели прибора.
- датчики температуры преобразуют температуру в электрический сигнал,
- датчик числа оборотов снимает импульсы с одного из высоковольтных проводов,
- кабель соединительный осуществляет электрическую связь блока измерения с датчиками температуры,
- блок измерения выполняет функцию преобразования сигналов от датчиков и отображения: температуры,
- кнопка на лицевой панели прибора служит для переключения режимов отображения температуры.

Основные технические характеристики
Диапазон отображения температуы, ºС.
-50 .. 250
Критическая температура - предупреждения о перегреве, ºС.
195*
Номинальное напряжение питания (постоянное/переменное), В.
12
Допустимое отклонение напряжения питания от номинального, В.
-3 .. +12
Температура эксплуатации, ºС.
-50 .. +50

Защищенность от воздействия пыли и влаги ГОСТ 14254-96:
- со стороны лицевой панели
- со стороны подкапотного пространства
IP65
IP 40
