Трансформатор ТС-140
Продан по цене «Купить сейчас».
29 сен 2015 19:11
Этот лот уже не продается, но мы нашли для вас похожие

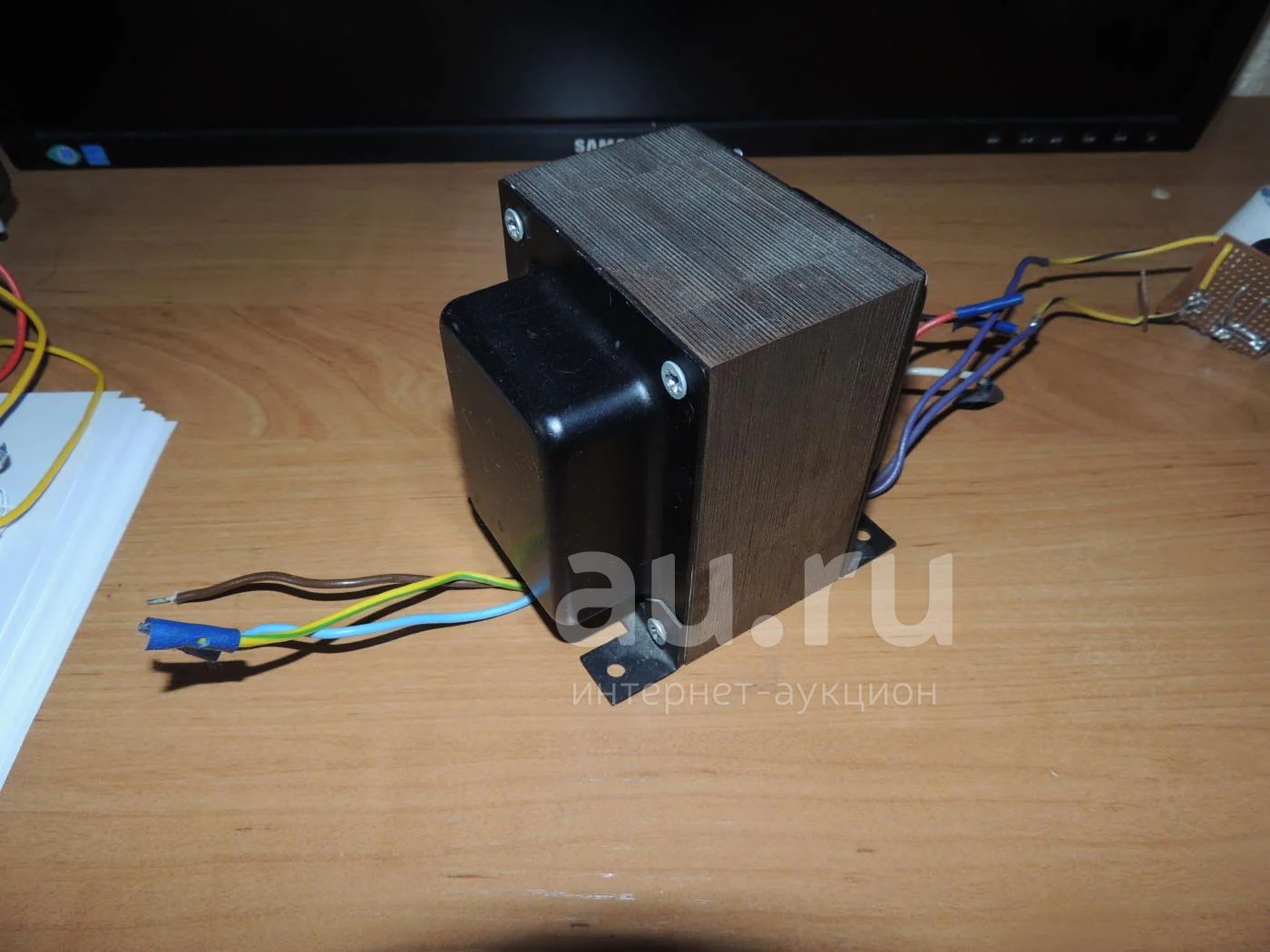

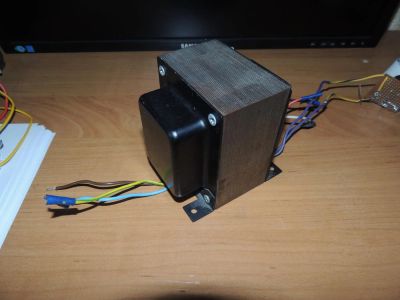

Трансформатор ТС-140
Текущая цена
1 200 руб.
Блиц-цена
1 200 руб.
Текущая цена
1 200 руб.
Победитель
1
Блиц-цена
1 200 руб.
Продан по Блиц-цене(29 сен 2015 19:11)
1 человек минимальное кол-во участников торгов
Описание
Трансформатор предназначен для работы в качестве сетевого (анодно-накального) в составе
лампового усилителя низкой частоты.
Трансформатор имеет следующие параметры:
1. Первичная обмотка I рассчитана на сетевое напряжение 220В частотой 50Гц.
2. Экранная обмотка (желто-зеленый провод) выполнена из фольги и предназначена для
уменьшения емкостной связи между первичными и вторичными обмотками.
3. Вторичная обмотка II (выводы красный и желтый), рассчитана на напряжение 2х295В при токе
0,2А и предназначена для работы в схеме двухполупериодного выпрямителя со средней точкой,
напряжение без нагрузки - не более 2х310В.
Вторичная обмотка имеет 2 отвода: вывод “черный” - от середины обмотки и вывод “белый” -
85В от “черного” вывода. Напряжения между выводами: “красный” и ,,белый” - 215В; “белый” и
“черный” - 85В; “черный” и “желтый” - 295В при токе 0,2А. “Красный” и “черный” - 295В.
4. Вторичные обмотки III и IV рассчитаны на напряжение 6,3В при токе 1,2А каждая, напряжение
без нагрузки не более 6,9В.
5. Магнитопровод трансформатора пропитан лаком.
6. Напряжение пробоя между двумя любыми обмотками, а также между сетевой обмоткой и
магнитопроводом и экраном не менее 1000В переменного тока.
7. Выводы гибкие, выполнены проводом МГШВ длиной не менее 100мм.
Вывод обмотки II “белый” предназначен для организации смещения ламп оконечного каскада
усилителя.
По прямому назначению не использовался, применялась только 12 в вторичка)
На сайте YERASOV RU новый стоит 3400
