Термопривод-ДВ" Термопривод с кронштейном и доводчиком (газлифтом)

Термопривод длиной 440 мм, ход штока 100 мм, номинальное усилие 20 кгс.

ТУ 7234.6.120.30.22.10.60.2011

Система проветривания теплиц - Термопривод предназначен для автоматического открывания (закрывания) двери, окна, рамы при изменении температуры внутри теплицы, помещения.

Термопривод предназначен для управления как потолочной поднимаемой рамой, идеальной для проветривания, так и распашным окном, форточкой, входной дверью.
Технические характеристики:
Минимальная длина термопривода (между опор) - 340 мм.

Максимальная длина термопривода (между опор) - 440 мм.

Температура начала открывания (полного закрытия) + 22 С

Температура начала закрывания (полного открытия) + 26 С

Температура эксплуатации от -40 до +60 С
Обслуживание:
ежегодная смазка штока любым моторным маслом
ВНИМАНИЕ! ВОЗДЕЙСТВИЕ НА ПРИВОД УСИЛИЕМ БОЛЕЕ 100 КГС, БЛОКИРОВКА КОНСТРУКЦИИ В ЗАКРЫТОМ СОСТОЯНИИ (Запирание) ПРИВЕДЕТ К РАЗРУШЕНИЮ ИЗДЕЛИЯ.
Работа термопривода (1) основана на изменении объёма циклогексанола при плавлении (кристаллизации).

При температуре выше плюс 24 С плавящаяся жидкость увеличивает заполняемый объём камеры, выталкивая шток, открывает окно или дверь.

При температуре ниже плюс 24 С кристаллизирующаяся жидкость уменьшает занимаемый объём камеры, позволяя штоку переместиться в рабочую камеру, закрывая окно или дверь.

Закрытие поднимаемого окна может осуществляться за счёт собственного веса, не превышая нагрузку на привод 10 кгс (100N)

Для закрывания распашных окон или дверей необходимо использовать дополнительный груз, пружину, противовес.

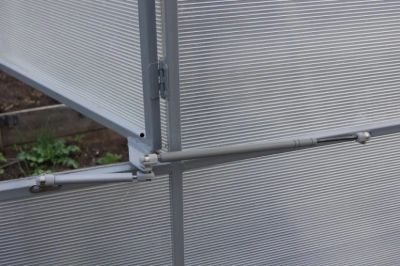

В комплект изделия "Термопривод-ДВ" дополнительно входит закрывающий доводчик (газовая пружина) (2) с усилием 60N, исключающая «хлопанье» ветром и кронштейн (3), позволяющий легко установить термопривод и доводчик на любые дверь, окно, раму.

Установка термопривода в верхней части двери или окна, позволяет пользоваться ими без ограничений, исключив запирание в закрытом состоянии.
Для защиты от вырывания изделия соседями либо порывами ветра, рекомендуем ограничить максимальное отерытие двери ограничительной цепочкой, тросиком.
Установка изделия "Термопривод-ДВ":
Перед установкой термопривода убедитесь, что дверь, окно, рама легко открывается с усилием на кронштейн менее 3 кгс (30 N).
Определите в верней части открываемой конструкции место установки кронштейна (3), которое обеспечивает перемещение опоры (соответственно штока) на 80-100 мм, при полном открываниии открытии окна, двери.
При любом положении окна или двери, элементы термопривода не должны соприкасаться с рамой.
Закрепите кронштейн (3) двумя прилагаемыми саморезами.
Закрепите кронштейн (4) термопривода (1) двумя саморезами на раме или стене, обеспечив при полном открытии двери, окна расстояние 440 мм между центрами опор термопривода. Термопривод расположен со стороны, противоположной окну, двери и его усилие направлено на открывание двери.
Закрепите кронштейн (4) закрывающей пружины (2) на раме или стене, обеспечив при полном открытии двери или окна расстояние 160 мм. между центрами опор закрывающей пружины. Закрывающая пружина расположена со стороны окна, двери и её усилие направлено на закрывание двери.
Закрепите фиксаторы (5) на термопривод и на закрывающую пружину.
Термопривод и возвратную пружину для исключения скапливания конденсата необходимо устанавливать штоком «ниже».
Сильным нажатием защёлкните фиксаторы (5) термопривода и закрывающей пружины на кронштейнах.
При необходимости снятия фиксатора с опоры, необходимо на 2-3 мм приподнять стопорную пружину на пластмассовом фиксаторе.
Состояние термопривода определяется температурой внутри помещения или теплицы и не учитывает внешнюю температуру, что может вызвать периодическое открывание, закрывание термопривода.
Комплектность:
Термопривод (1) – 1 шт., Доводчик (Закрывающая пружина) (2) – 1 шт., Кронштейн (3) – 1 шт., Кронштейн (4) – 2 шт., Фиксатор (5) - 4 шт. Саморез со сверлом 4,2х16 – 6 шт.
Производитель гарантирует 10 лет безотказной работы изделия, при соблюдении условий эксплуатации.
Превышение номинальной нагрузки на шток уменьшает ресурс работы изделия.
Изделие неремонтопригодно, при гарантийных случаях осуществляется замена изделия.
