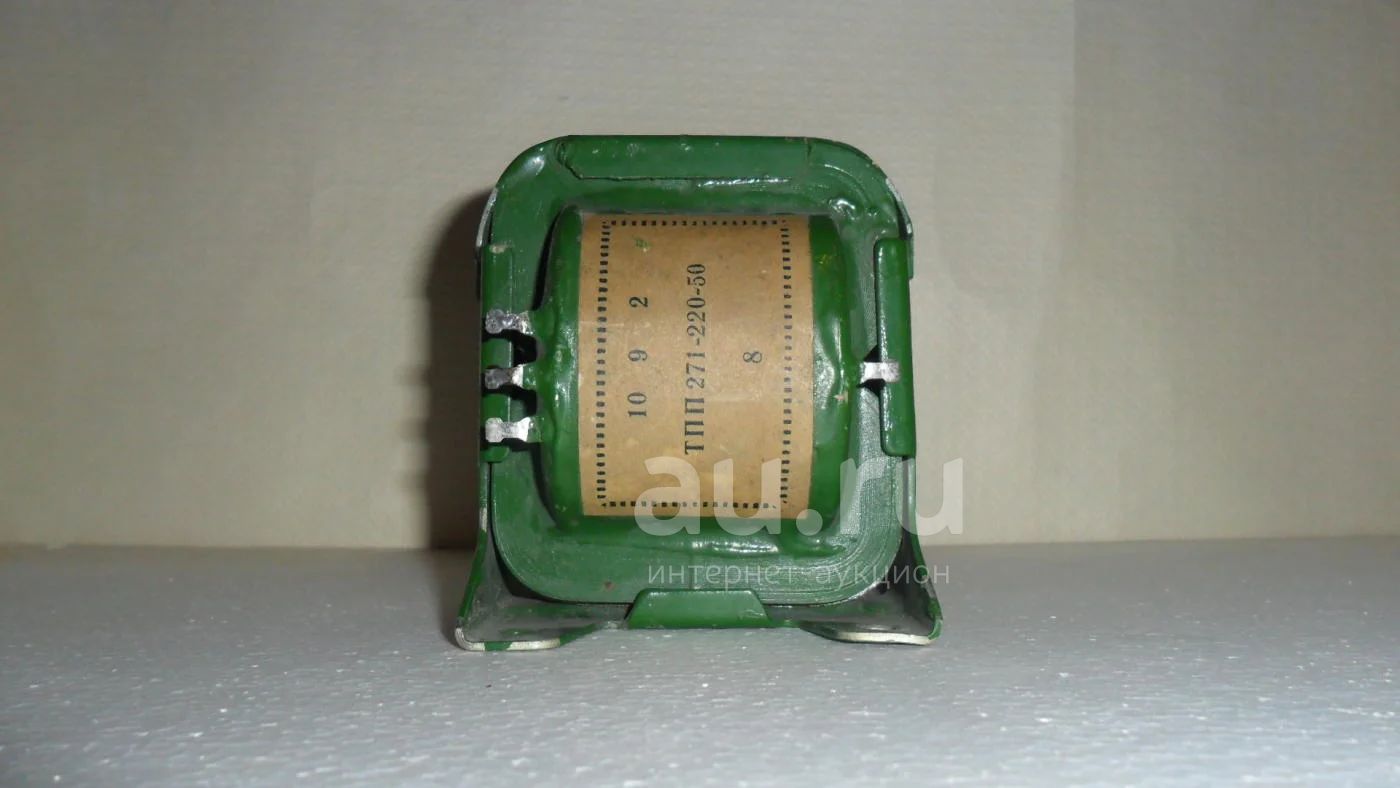

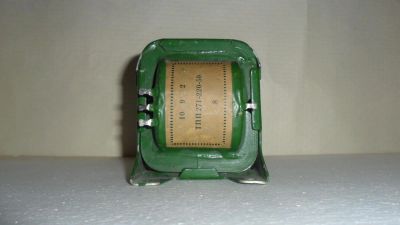

Трансформатор ТПП-271-127/220-50

Описание и электрические параметры:

Сердечник: ШЛМ25х25
Мощность: 57 Вт
Ток первичной обмотки: 0,615/0,36 А
Масса: 1,4 кг

Выводы обмоток Напряжение, В Допустимый ток, А
11-12 9,95 0,815
13-14 10 0,815
15-16 20 0,815
17-18 20 0,815
19-20 4,97 0,815
21-22 4,95 0,815

Трансформаторы ТПП271 на 220 В выпускаются начиная с 1979 г.(обозначаются как tpp271-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП271 на 220 В такие же, как у соответствующих трансформаторов ТПП271 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП271 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП271-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).

При использовании трансформаторов ТПП271-127/220 на 220 В необходимо:
соединить выводы 3 и 7;
подать напряжение 220 В на выводы 2 и 9.
или соединить выводы 4 и 7;
подать напряжение 220 В на выводы 2 и 8.
