Трансформатор ТА70-127/220-50
Удалён продавцом.
2 июля 2017 16:52
Трансформатор ТА70-127/220-50
Текущая цена
850 руб.
Текущая цена
850 руб.
Удалён(2 июля 2017 16:52)
1 человек минимальное кол-во участников торгов
Описание
Сердечник: ПЛ16х32х80
Мощность: 122 Вт
Ток первичной обмотки: 1,14/0,66 А
Масса: 2,45 кг
Трансформаторы ТАН70 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН70-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

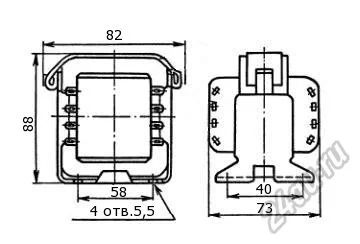

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН70 на 220 В такие же, как у соответствующих трансформаторов ТАН70 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТАН70 на 127/220 В:
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 2 и 3, 5 и 6 - 7 В.
При использовании трансформаторов ТАН70-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 3 и 4, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
подать напряжение 127 В на выводы 1 и 3 или 4 и 6.
При использовании трансформаторов ТАН70-127/220 на 220 В необходимо:
соединить выводы 2 и 5;
подать напряжение 220 В на выводы 1 и 4.
В трансформаторах ТАН70 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.
Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
Мощность: 122 Вт
Ток первичной обмотки: 1,14/0,66 А
Масса: 2,45 кг
Трансформаторы ТАН70 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН70-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН70 на 220 В такие же, как у соответствующих трансформаторов ТАН70 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТАН70 на 127/220 В:
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 2 и 3, 5 и 6 - 7 В.
При использовании трансформаторов ТАН70-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 3 и 4, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
подать напряжение 127 В на выводы 1 и 3 или 4 и 6.
При использовании трансформаторов ТАН70-127/220 на 220 В необходимо:
соединить выводы 2 и 5;
подать напряжение 220 В на выводы 1 и 4.
В трансформаторах ТАН70 возможно последовательное и параллельное согласное соединение вторичных обмоток. Накальные обмотки можно соединять параллельно для увеличения тока накала.
Анодные обмотки можно соединять последовательно для получения необходимого выходного напряжения, а также параллельно для увеличения нагрузочной способности обмоток. При последовательном соединении обмоток с разными допустимыми токами нагрузочный ток не должен превышать минимального допустимого. Параллельное соединение может осуществляться тех анодных обмоток, напряжение на зажимах которых одинаковое.
