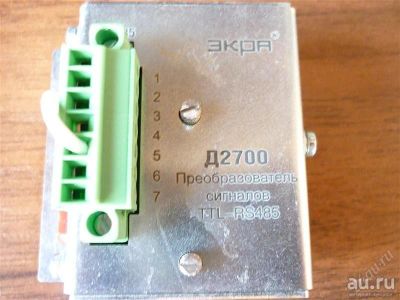

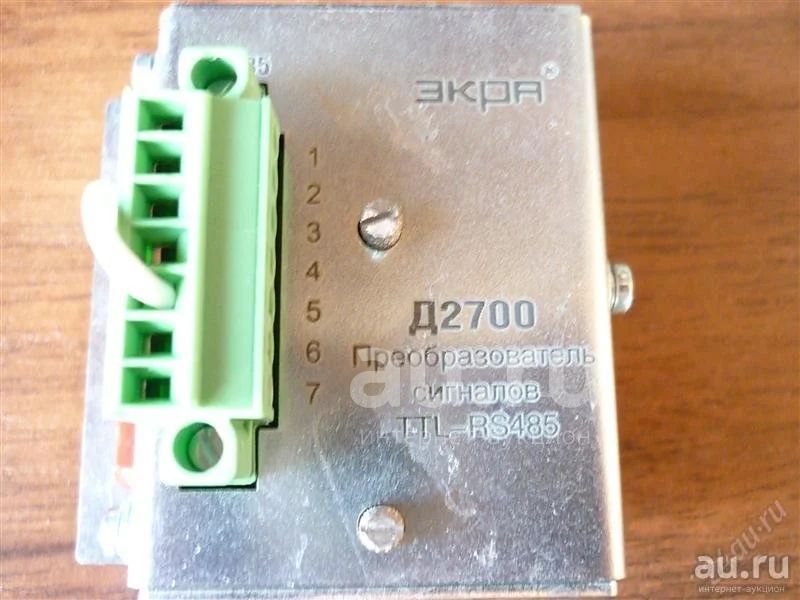

Преобразователь сигналов TTL RS485 Д2700 предназначен для двунаправленного преобразования сигналов интерфейса TTL в сигналы двухпроводного интерфейса RS-485 с гальванической развязкой
Удалён продавцом.
Описание лота
Состояние | Новое |
В наличие. Новые.
Основные параметры
Количество каналов преобразования интерфейса TTL-RS485 1
Максимальная скорость передачи, бит/с, не выше 115200
Тип соединителя интерфейса RS485 винтовой клеммник
Диаметр подключаемых проводников, мм, не более 1×1,50 или 2×0,75
Линия связи интерфейса RS485 двухпроводная
Ток, потребляемый блоком по цепи 5 В, мА, не более 50
Ток, потребляемый блоком по входу канала синхронизации времени, мА, не более 5
Входное напряжение импульсов синхронизации времени, В 24 ± 20%
Ширина импульсов канала синхронизации, мкс, не менее 100
Средний срок службы, лет, не менее 20
Габаритные размеры блока, мм, не более 54×55×32
Масса блока, г, не более 150.
Указания по монтажу и использованию по назначению
Внимание! Подключение и отключение блока Д2700 должно производиться только при
выключенном питании терминала.
Перед подключением блока Д2700 необходимо открутить от втулки разъема TTL терминала
проводник заземления. Освободившийся винт в дальнейшем не используется.
Установить блок Д2700 в разъем TTL терминала и закрепить на нем сквозными винтами крепления блока, выходящими со стороны разъемов интерфейса RS485.
Закрепить угольник на корпусе терминала винтом М2.5 с соответствующими шайбами из комплекта поставки.
Закрепить винтом M2.5 на корпусе блока Д2700 в свободном от краски месте ранее открученный от разъема терминала проводник заземления. Заземление корпуса блока обязательно.
Подключение и отключение разъема интерфейса RS485 допускается производить без отключения питания терминала или вывода его из работы.
При организации локальной сети терминалов по двухпроводной линии связи с интерфейсом
RS485 используется параллельное соединение блоков Д2700 в количестве не более 32 в одной линии связи. Для этого произвести объединение одноименных контактов разъема RS485 (Data+,Data-,
Экран) экранированным кабелем типа витая пара с подключением к одной клемме разъема двух проводников. На конечном в линии связи преобразователе Д2700 установить перемычку разъема RS485
2-3 для подключения согласующего резистора.
Маркировка
На корпусе блока имеется следующая маркировка:
- товарный знак предприятия-изготовителя;
- наименование и тип блока;
- заводской номер;
- номера контактов разъема интерфейса RS485;
- название разъема интерфейса: RS485.
