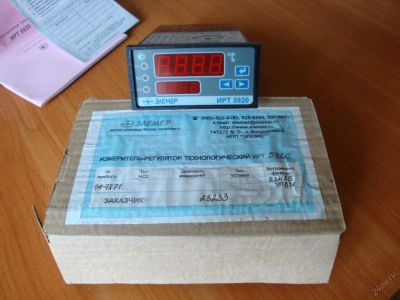

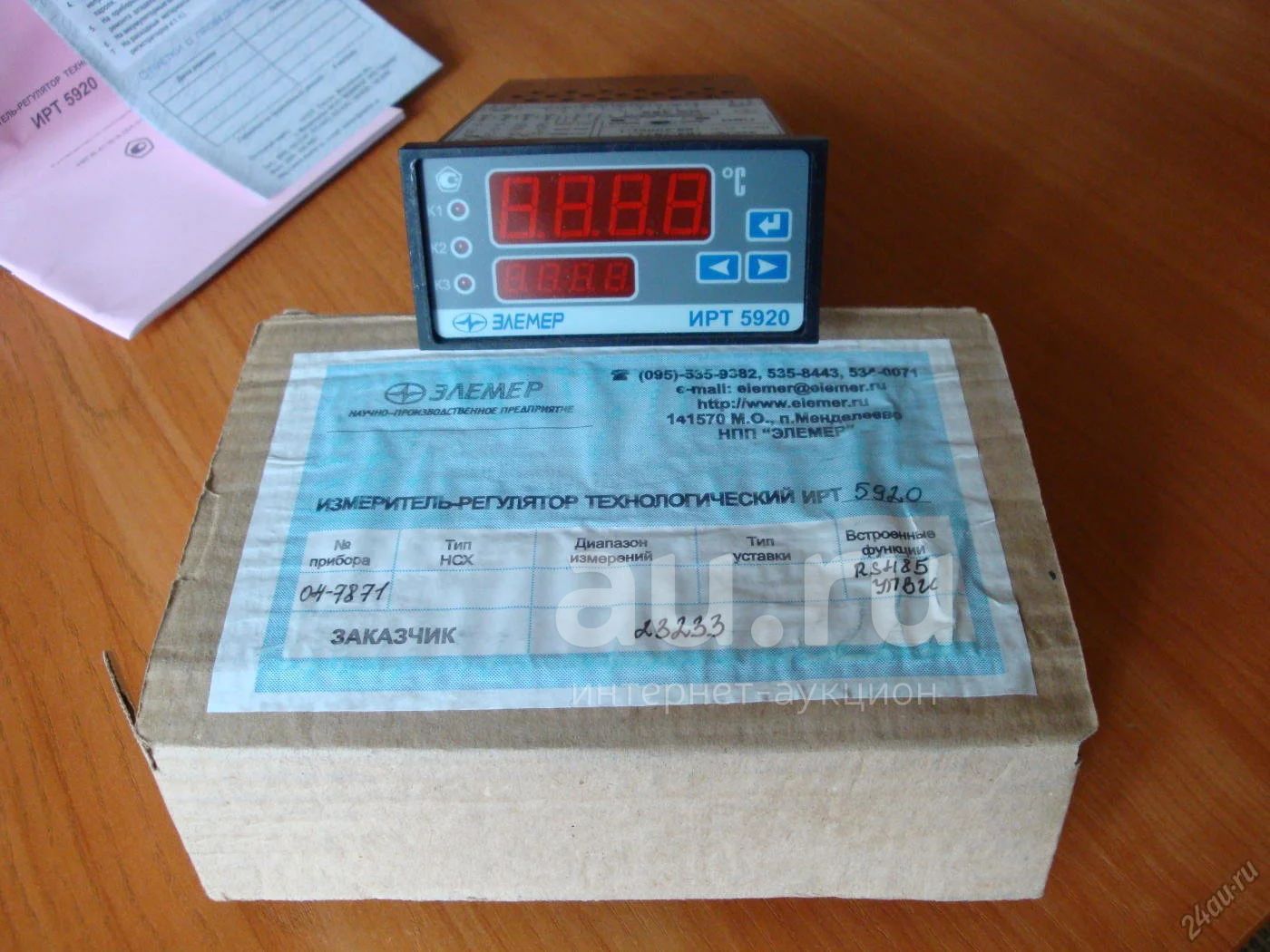

Измеритель регулятор технологический ИРТ-5920

Назначение:

Измерители-регуляторы технологические предназначены для измерения и контроля температуры, а также других неэлектрических величин, значение которых преобразуются в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.

Функциональные возможности:

Измеритель-регулятор является одноканальным, программируемым потребителем изделием;

Конфигурация осуществляется с кнопочной клавиатуры или по интерфейсу RS 485 с помощью специальной программы;

Прибор сохраняет установленные параметры конфигурации при выключении питания;

Для объединения большого количества приборов в сеть можно воспользоваться преобразователем интерфейса ПИ 232/485;

ИРТ 5920 комплектуется встроенным модулем токового выхода 0…5, 4…20мА.

ИРТ 5920 имеют четырехразрядный, красный, светодиодный индикатор текущего значения измеряемой величины, с высотой цифр 14мм, а в режиме программирования на индикаторе отображаются значения задаваемых параметров;

Имеют малый четырехразрядный, красный, светодиодный индикатор, с высотой цифр 8мм, на котором в режиме измерения отображается одна из трех возможных уставок, а в режиме программирования отображается меню задаваемого параметра;

Имеют три программируемые уставки, а на лицевой панели расположены три красных светодиода указывающих на срабатывание уставок;

Измерители-регуляторы имеют 3 релейных выхода, имеющие свободную логику программирования;

Прибор комплектуется встроенным блоком питания 24В (30мА) для питания датчиков с унифицированным выходным сигналом;

Подсоединение измерительных цепей и цепей сигнализации осуществляется через разъёмные клеммные колодки, под винт.

Технические характеристики:

Напряжеие питания: ~ 90…264, 50Гц;

Потребляемая мощность: 8ВА;

Время установления рабочего режима: не более 30 минут;

Исполнительные реле каналов сигнализации обеспечивают коммутацию переменного тока сетевой частоты:

при напряжении 250 В до 5 А на активную нагрузку

Исполнительные реле каналов сигнализации обеспечивают коммутацию постоянного тока:

при напряжении 30 В до 2 А на активную и индуктивную нагрузку

Климатическое исполнение

Группа исполнений С3: -10…+50 ºС

Степень защиты от пыли и влаги

Лицевая панель IP54

Корпус IP20

Габаритные размеры ИРТ 5920:

Передняя панель – 96х48 мм

Монтажная глубина – 180 мм

Вырез в щите – 88х46 мм

Масса, не более 0,4 кг.
