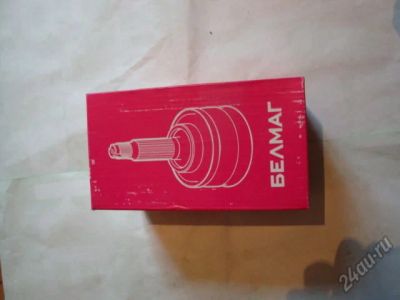

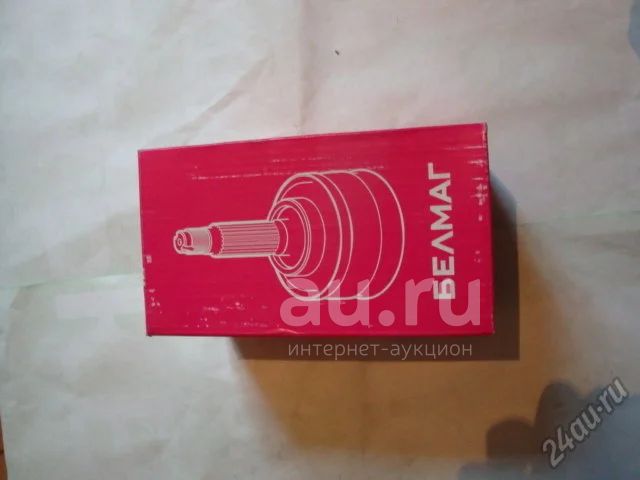

ШРУС (граната) внутренняя Ваз 2108-09,2113-15,2110-12,2117-19,2170-72 трипоидальная БелМаг

Серия «Оригинал»

Особенности комплектации:

защитный чехол, изготовленный из специальных сортов резины, может выдерживать высокие усилия растяжения, обладает высокой стойкостью к разъеданию (прочностные характеристики сохраняются в температурном интервале от -41 до +100°С);

хомуты из высокопрочных материалов на основе нержавеющей стали обеспечивают надежное долговечное соединение и герметизацию;

универсальная водостойкая антифрикционная пластичная смазка не густеет и сохраняет свои свойства в температурном интервале от -40 до +100°С.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВНУТРЕННИХ ШРУСов ТИПА «ТРИПОИД»

1) Предварительно необходимо установить наружный ШРУС на вал привода.

2) Подготовить внутренний ШРУС к монтажу:

a) извлечь фиксатор внутреннего шарнира (если предусмотрено конструкцией);

b) извлечь трипоид;

c) ввести смазку во внутренний шарнир (2108 – 80 мл, 2121 – 150 мл).

3) Смонтировать трипоид на вал привода:

a) установить защитный чехол на вал привода в проточку;

b) установить трипоид на вал, соблюдая направление (упорное кольцо цилиндрической формы должно быть вставлено в паз до упора);

c) удостовериться, что стопорное кольцо фиксирует трипоид (кольцо должно быть в контакте с фаской на трипоиде).

4) Установить трипоид в корпус внутреннего шарнира:

a) соблюдая соосность вала внутреннего шарнира и корпуса ШРУСа, вставить трипоид, установленный на вал, в корпус внутреннего ШРУСа. При этом необходимо ролики направлять точно в канавки. Не забивать!!! Не стучать!!!

b) установить фиксатор внутреннего шарнира (если предусмотрено конструкцией)

c) установить чехол и зафиксировать хомутами на корпусе внутреннего ШРУСа и на валу.

5) Установить привод в сборе на автомобиль согласно руководству по монтажу.
