10ГД30Б

Один живой дин.
Для тех, кто не в теме:

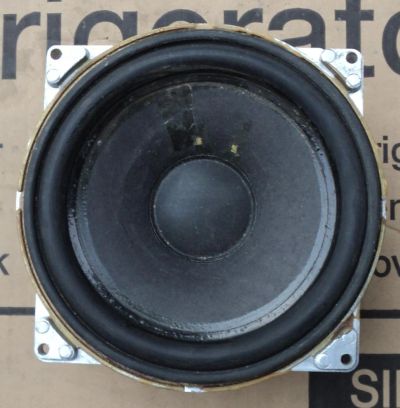

Мощный басовик 20ГДН-1-8 (10ГД-30Б)
Назначение - применение в закрытых выносных акустических системах бытовой радиоаппаратуры 2-й группы сложности в качестве низкокочастотного звена при работе в помещениях. Головка громкоговорителя электродинамического типа, низкокочастотная, круглая, с неэкранированной магнитной цепью.
Диффузодержатель изготовлен методом литья под давленииием из алюминиевого сплава. Диффузор конусный изготовлен из бумажной массы с пропиткой. подвес троидальной формы - из резины. Центрирующай шайба изготовлена из ткани с пропиткой. Колпачек сферической формы с отверстием в центре.
Технические параметры
Эффективный рабочий диапазон частот, Гц ...63 - 5000
Уровень характеристической чувствительности, Дб/Вт*м ...86
Неравномерность АЧХ, Дб ...14
Среднее стандартное звуковое давление, Па ...0,15
Полный коэффициент гармонических искажений, % ...3 - 6
Номинальное электрическое сопротивление, Ом ...8
Предельная шумовая (паспортная) мощность, Вт ...20
Предельная долговременная мощность, Вт ...30
Предельная кратковременная мощность, Вт ...45
Частота основного резонанса, Гц ...32+-8
Эквивалентный обьем, Vas Литр ...20
Полная добротность, Qts ...1+-0,5
Габаритные размеры, мм d200x97
Масса, г ...2100
Конструкция звуковой катушки
Марка провода ПЭТВ-1
Диаметр провода, мм ...0,2
Количество слоев намотки ...2
Количество витков в 1-ом слое ...48
Количество витков во 2-ом слое ...45
Омическое сопротивление катушки, Ом ...7+-0,5
Высота звуковой катушки, мм ...23,8
Внутренний диаметр, мм ...40,3
Внешний диаметр , вместе с намоткой, мм ...41,8
