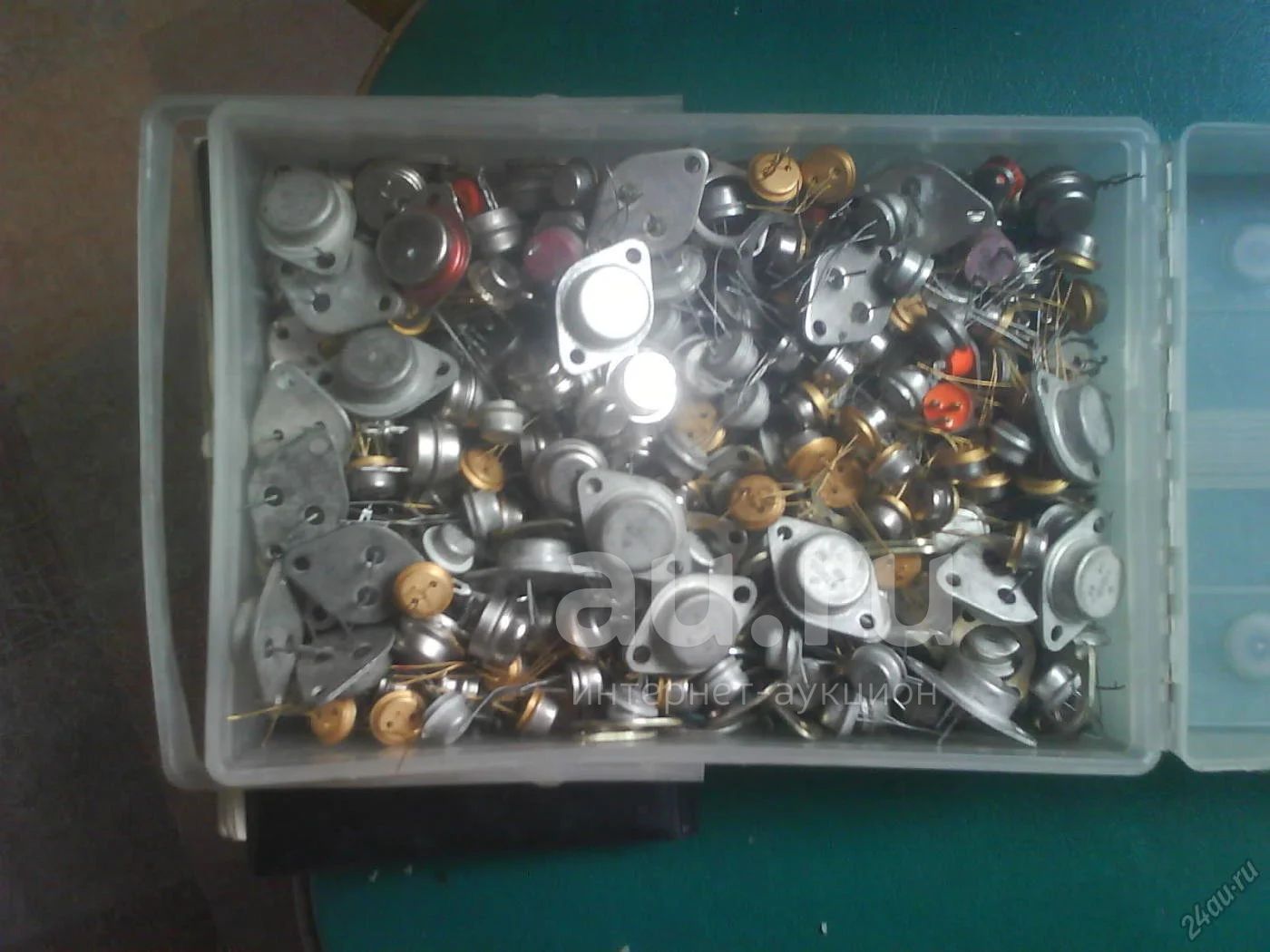

Транзистор КТ903А
Описание
Состояние | Новое |
ранзистор КТ903: КТ903А, 2Т903А, 2Т903Б
Транзистор КТ903 - генераторный, структуры n-p-n, кремниевый, мезапланарный. Основное назначение - автогенераторы и усилители мощности. Имеет жёсткие выводы и металлостеклянный корпус. Масса не более 24 г. На корпусе указывается тип прибора.
Цоколевка КТ903 показана на рисунке.
Транзистор КТ903
Электрические параметры транзистора КТ903
• Входная мощность на частоте f = 50 МГц
при Uкэ = 30 В, Тк ? +50°C, не менее 10 Вт
• Коэффициент усиления по мощности на частоте f = 50 МГц
при Pвых = 10 Вт, не менее 3
• Коэффициент передачи тока (статический).
Схема с общим эмиттером при Uкэ = 10 В, Iк = 2 А:
КТ903А, 2Т903А 15 ÷ 70
2Т903Б 40 ÷ 180
• Модуль коэффициента передачи тока
на частоте f = 30 МГц при Uкб = 10 В, Iк = 500 мА, не менее 4
• Напряжение насыщения К-Э
при Iк = 2 А, Iб = 400 мА, не более:
2Т903А, 2Т903Б 2 В
КТ903А 2.5 В
• Напряжение насыщения Б-Э
при Iк = 2 А, Iб = 400 мА, не более 2 В
• Прямое напряжение Б-Э
при Uкэ = 10 В, Iк = 2 А, не более:
2Т903А, 2Т903Б 2.5 В
КТ903А 3 В
• Постоянная времени цепи обратной связи на частоте f = 2 МГц
при Uкэ = 30 В, Iк = 100 мА, не более
500 пс
• Ёмкость коллекторного перехода при Uкб = 30 В, f = 2 МГц, не более
180 пФ
• Индуктивность эмиттерного вывода, не более 10 нГн
• Обратный ток К-Э при Uкэ = 70 В, не более:
T = +25°C, Rбэ = 0:
2Т903А, 2Т903Б 2 мА
КТ903А 10 мА
T = +85°C, Rбэ = 0 для КТ903А 30 мА
T = +125°C, Rбэ = 0 для 2Т903А, 2Т903Б 10 мА
• Обратный ток эмиттера при Uэб = 4 В, не более:
2Т903А, 2Т903Б 30 мА
КТ903А 50 мА
Предельные эксплуатационные характеристики транзисторов КТ903
• Напряжение К-Э (постоянное) при Rбэ ? 100 Ом
60 В
• Напряжение К-Э (импульсное) при Rбэ ? 100 Ом,
tи ? 1 мкс, Q ? 100 80 В
• Напряжение Э-Б (постоянное) 4 В
• Ток коллектора (постоянный) 3 А
• Ток коллектора (импульсный)
при tи ? 1 мкс, Q ? 100 10 А
при tи ? 10 мкс, Q ? 10 5 А
• Рассеиваемая мощность коллектора (постоянная):
при Тк ? +50°C для 2Т903А, 2Т903Б 30 Вт
при Тк = +25°C для КТ903А 60 Вт
• Тепловое сопротивление переход - корпус: 3.33°C/Вт
• Температура p-n перехода:
2Т903А, 2Т903Б +150°C
КТ903А +115°C
• Температура корпуса:
2Т903А, 2Т903Б +125°C
КТ903А +85°C
• Рабочая температура (окружающей среды)
2Т903А, 2Т903Б ?60...Тк = +125°C
КТ903А ?40...Тк = +85°C
