Точный оптический нивелир Н3 в кейсе (1986 г.)
Удалён продавцом.
18 сен 2015 08:56

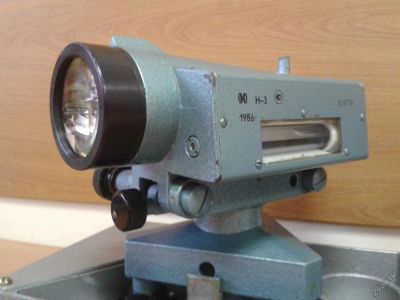

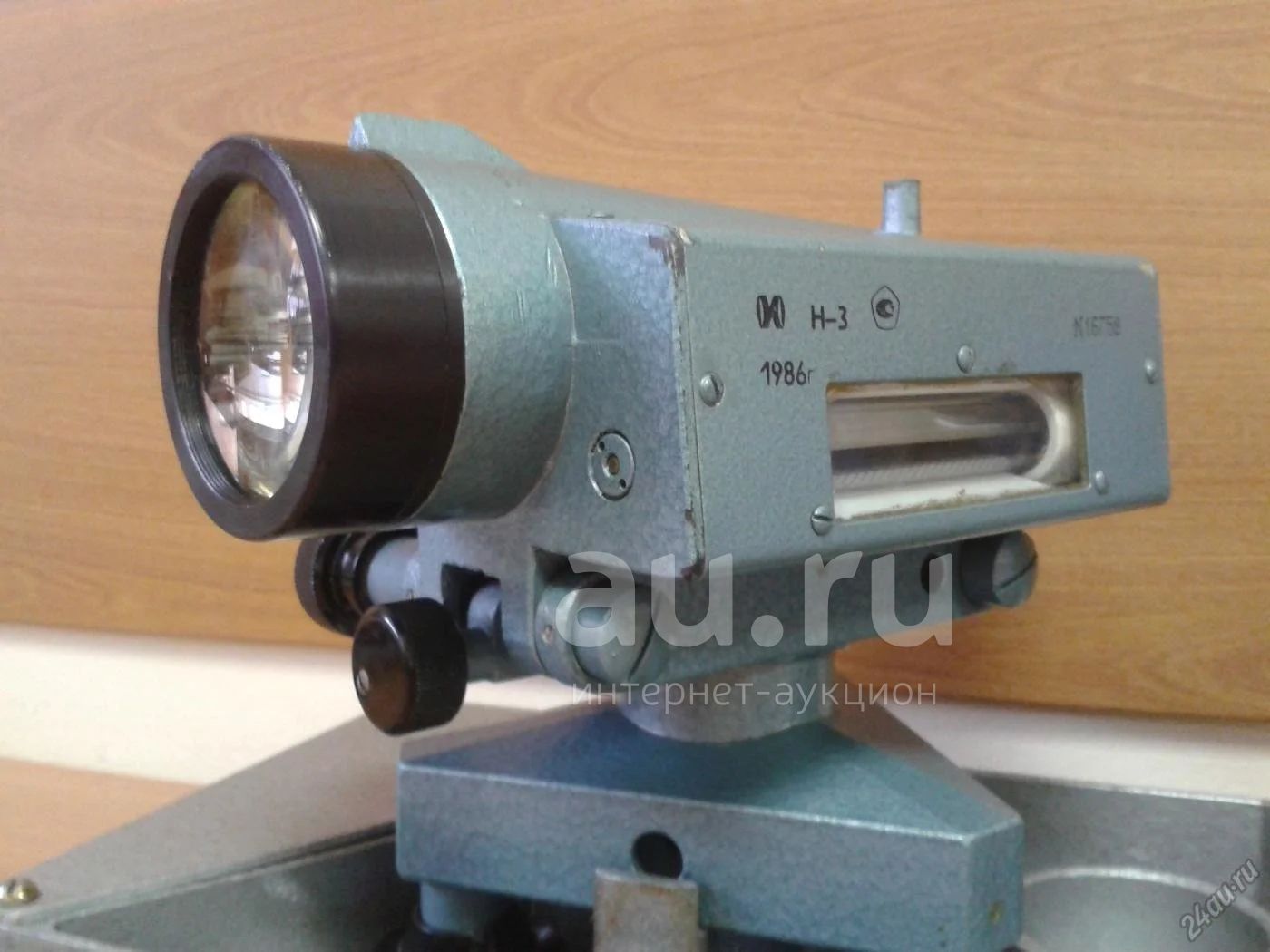

Точный оптический нивелир Н3 в кейсе (1986 г.)
Текущая цена
2 000 руб.
Блиц-цена
2 200 руб.
Текущая цена
2 000 руб.
Блиц-цена
2 200 руб.
Удалён(18 сен 2015 08:56)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |
Точный нивелир Н3 используется для IIIи IV классов нивелирования.
Он состоит из:
1 - зрительная труба; 2 – фокусирующая кремальера; 3 – крышка; 4 – контактный цилиндрический уровень;5 – элевационный винт; 6 – круглый уровень; 7 – закрепительный винт трубы; 8 – наводящее устройство зрительной трубы; 9 – подставка нивелира; 10 – подъемные винты; 11 – пластина; 12 – втулка; 13, 14 – объектив и окуляр зрительной трубы.
Зрительная труба 1 прибора, дающая перевернутое изображение, имеет внутреннюю фокусировку, осуществляемую винтом кремальеры 2. За крышкой 3 расположена сетка нитей. С левой стороны трубы укреплена коробка, в которой размещены контактный цилиндрический уровень 4 и система призм (внутри прибора), делящая изображение пузырька уровня пополам по продольной оси ампулы и передающая изображения противоположных концов половинок в поле зрения трубы. При совмещенных изображениях концов пузырька 1 (рисунок 16) ось уровня устанавливается горизонтально. Точное совмещение изображений концов пузырька цилиндрического уровня перед взятием отсчета по рейке производят с помощью элевационного винта 5 (см. рисунок 15). Для предварительной установки оси прибора в рабочее положение служит круглый уровень 6. С помощью элевационного винта 5 производят точную установку визирной оси трубы в горизонтальное положение, совмещая изображения концов пузырька цилиндрического уровня
Закрепление положения зрительной трубы осуществляют закрепительным винтом 7; для точного наведения трубы на рейку служит наводящее устройство 8. Подставка нивелира 9 имеет три подъемных винта 10. В центральной части пластины 11укреплена втулка 12 с резьбой, в которую ввинчивается становой винт, соединяющий нивелир со штативом.
Дополнительную информацию и инструкцию по использованию прибора можно легко найти в интернете
Штатива и рейки в комплекте нету. Прибор полностью исправен и находится в отличном состоянии.
Цена - просто подарок для такой оптики.
Он состоит из:
1 - зрительная труба; 2 – фокусирующая кремальера; 3 – крышка; 4 – контактный цилиндрический уровень;5 – элевационный винт; 6 – круглый уровень; 7 – закрепительный винт трубы; 8 – наводящее устройство зрительной трубы; 9 – подставка нивелира; 10 – подъемные винты; 11 – пластина; 12 – втулка; 13, 14 – объектив и окуляр зрительной трубы.
Зрительная труба 1 прибора, дающая перевернутое изображение, имеет внутреннюю фокусировку, осуществляемую винтом кремальеры 2. За крышкой 3 расположена сетка нитей. С левой стороны трубы укреплена коробка, в которой размещены контактный цилиндрический уровень 4 и система призм (внутри прибора), делящая изображение пузырька уровня пополам по продольной оси ампулы и передающая изображения противоположных концов половинок в поле зрения трубы. При совмещенных изображениях концов пузырька 1 (рисунок 16) ось уровня устанавливается горизонтально. Точное совмещение изображений концов пузырька цилиндрического уровня перед взятием отсчета по рейке производят с помощью элевационного винта 5 (см. рисунок 15). Для предварительной установки оси прибора в рабочее положение служит круглый уровень 6. С помощью элевационного винта 5 производят точную установку визирной оси трубы в горизонтальное положение, совмещая изображения концов пузырька цилиндрического уровня
Закрепление положения зрительной трубы осуществляют закрепительным винтом 7; для точного наведения трубы на рейку служит наводящее устройство 8. Подставка нивелира 9 имеет три подъемных винта 10. В центральной части пластины 11укреплена втулка 12 с резьбой, в которую ввинчивается становой винт, соединяющий нивелир со штативом.
Дополнительную информацию и инструкцию по использованию прибора можно легко найти в интернете
Штатива и рейки в комплекте нету. Прибор полностью исправен и находится в отличном состоянии.
Цена - просто подарок для такой оптики.
