Контроллер ЧПУ станка CNC 4 5 осей LPT порт [z80cpu]
Продан по цене «Купить сейчас».
14 авг 2016 09:22
Этот лот уже не продается, но мы нашли для вас похожие
Контроллер ЧПУ станка CNC 4 5 осей LPT порт [z80cpu]
Цена
600 руб.
Цена
600 руб.
Продан по Блиц-цене(14 авг 2016 09:22)
Описание
Состояние | Новое |
В наличии: 1 шт.

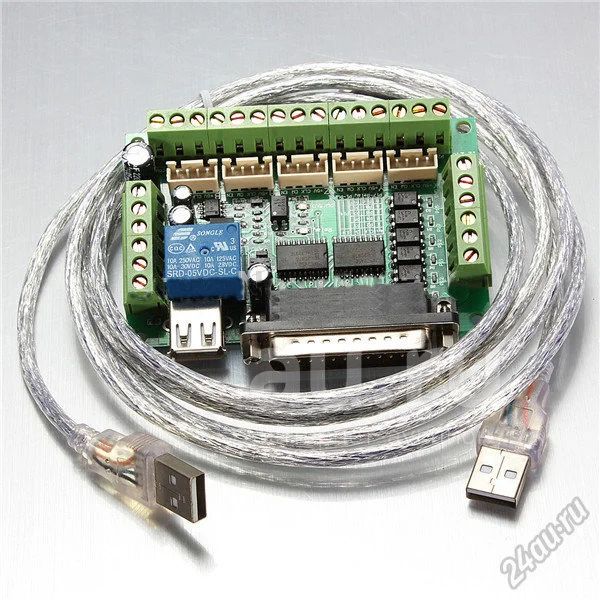

Контроллер чпу cnc станка 4/5 осей LPT порт: 1 реле, подключение 5-ти концевиков, управление шпинделем.
по контроллеру пины
Р1- выход ШИМ
Р2 - сигнал на драйвер оси Х ШД, XCLK
Р3 - сигнал на драйвер оси Х ШД, XDIR
P4, Р5 - тоже на ось Y
P6, Р7 - тоже на ось Z
P8, Р9 - тоже на ось A
P16, Р17 - тоже на ось B
P10-P13, P15 - подключение концевых выключателей
P14 - сигнал EN
12-24В вход для питания
0-10В - выход на управление шпинделем
PC5V -выход 5В
GND - знак минус
Смотрите в моих лотах:
Микрошаговый драйвер Leadshine M542-05 ЧПУ 1/256 шага станок CNC
Шаговый двигатель 57HS11242A4 30 кг/см 4,2 А для ЧПУ станок CNC
Контроллер чпу cnc станка 4/5 осей LPT порт: 1 реле, подключение 5-ти концевиков, управление шпинделем.
по контроллеру пины
Р1- выход ШИМ
Р2 - сигнал на драйвер оси Х ШД, XCLK
Р3 - сигнал на драйвер оси Х ШД, XDIR
P4, Р5 - тоже на ось Y
P6, Р7 - тоже на ось Z
P8, Р9 - тоже на ось A
P16, Р17 - тоже на ось B
P10-P13, P15 - подключение концевых выключателей
P14 - сигнал EN
12-24В вход для питания
0-10В - выход на управление шпинделем
PC5V -выход 5В
GND - знак минус
