Оптический приемник or-8602b-snmp

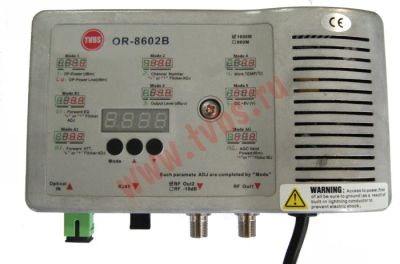

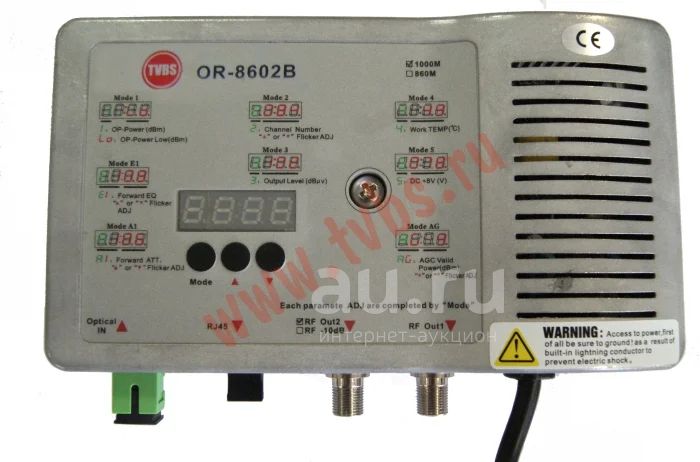

Оптический приёмник OR - 8602B - SNMP TVBS предназначен для работы в сетях FTTH (волокно в дом). Осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал 45-1000МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети.

СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ ОС-1-ОТ-0637

Высокая чувствительность и широкий диапазон входных оптических сигналов.

Автоматический контроль усиления (АРУ) -9 ... +2 дБм, есть возможность задать начальную точку АРУ
-9/-8/-7/-6/-5/-4 дБм.

Оптимальная электрическая схема, SMT процесс оптимизации сигнала.

Мощный выходной усилитель. 2 RF выхода по 108дБмкВ.

Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок.

Микропроцесорный контроль рабочих режимов, отображение всех параметров на LED дисплее, удобство в работе и высокая надежность.

SNMP модуль удаленного мониторинга

Литой корпус с развитым оребрением и качественным лакокрасочным покрытием.

Импульсный источник питания.

Модуль SNMP позволяет производить удаленный мониторинг оптического приемника OR-8602B по протоколу SNMP.

Параметры мониторинга:
Уровень входного оптического сигнала;
Уровень выходного RF сигнала;
Температура;
Напряжение и ток питания.

Настраиваемые параметры:

Затухание на аттенюаторе АТТ 0 ... 15 дБ;

Значение межкаскадного эквалайзера EQ 0 ... 15 дБ.

Технические характеристики

Наименование
Параметры
Оптические характеристики
Рабочая входная оптическая мощность (АРУ), дБм
-9...+2
Входные потери на отражение, дБ
> 45
Оптическая длина волны, нм
1100 - 1600
Тип оптического разъема
SC/APC [FC/APC - опция]
Тип оптического волокна
одномодовое
RF характеристики
Частота, МГц
45 - 1000
Неравномерность АЧХ, дБ
? ±1
Рабочий уровень выходного сигнала (СENELEC 42к), дБмкВ
108
(на входе -9 .. +2дБм, АРУ от -9дБм)
Максимальный уровень выходного сигнала (СENELEC 42к), дБмкВ
110
(на входе -7 .. +2дБм, АРУ от -7дБм)
Выходное сопротивление, ?
75
Электрические характеристики
C/N, дБ
? 51
С/СТВ, дБ
? 60
C/CSO, дБ
? 60
Общие характеристики
Напряжение питания, В
AC 150~265
Потребляемая мощность, Вт
? 8
Рабочая температура, °С
-40...+60
Температура хранения, °С
-40...+65
Размеры, мм
190x110x52
Вес, кг
0.7
