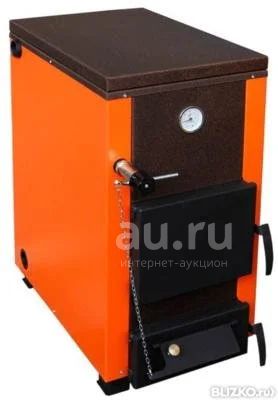

Котел отпительный с вертикальной и горизантальной загрузкой топлива "Гефест" 20кВт

Котел отопительный стальной предназначен для отопления помещений общей площадью до 200 м2 при высоте потолка 2,7 м, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.

Технические характеристики:

Модель котла КВО 20 ТЭ

Теплопроизводительность 20 кВт

КПД (+3-5%) 80%

Рабочее давление воды в котле, не более 0,2/2 МПа/ кг/см2

Площадь отапливаемых помещений 200 м2

Максимальная температура воды на выходе 85 С

Номинальная температура оборотной воды на входе в котел 60-80 С

Объем водяной камеры 50 л

Сечение дымохода 55*245 мм

Диаметр дымохода 150 мм

Глубина котла 610 мм

Ширина котла 410 мм

Высота котла 800 мм

Масса котла не более 129 кг

Состав изделия:

1. Корпус

2. Патрубок подачи G 1 1/4”

3. Патрубок дымохода

4. Водяной контур

5. Водонаполненный колосник

6. Патрубок для подключения обратки 1 1/4” или установки блока ТЭНа

7. Чугунный колосник

8. Зольник

9. Заслонка

10. Рычаг заслонки для подключения регулятора тяги

11. Рукоятка для ручной настройки тяги

12. Дверца зольника

13. Отбойник

14. Дверца топочная

15. Патрубок для подключения

регулятора тяги к водяному контуру G 3/4”

16. Термометр

17. Люк для вертикальной загрузки топлива

18. Водонаполненный теплообменник

19. Кожух

20. Крышка

Принцип действия.

Принцип действия котла основан на передаче тепловой энергии,

высвобождаемой при сжигании топлива, теплоносителю - воде. В результате

горения стенки, крышка и частично дно топки и поверхности труб нагреваются и

передают тепло воде, циркулирующей в водяной рубашке и внутри труб, которая

выходит через патрубок подачи в верхней части котла. Вода - обратка попадает в

котёл через патрубок обратки в нижней части боковой стенки.

Горение топлива происходит в топке внутри корпуса. Воздух попадает в

зону горения через решётку колосника. Количество воздуха регулируется:

- вручную с помощью рукоятки 11 закручивая или отвинчивая, тем самым

изменяя наклон заслонки 9;

- автоматически с помощью регулятора тяги (регулятор тяги в комплект

котла не входит)

Регулятор тяги - устанавливается в патрубок 15 на выходе из корпуса

котла и выполняет следующие функции - считывание показаний температуры воды

в системе отопления и в случае необходимости - регулировку подачи первичного

воздуха для горения под колосниковую решетку котла, при этом открывая

или закрывая заслонку. Таким образом, появилась возможность регулировать

интенсивность горения положением регулировочной заслонки. Терморегулятор

соединен с заслонкой 9 специальной цепочкой, присоединенной к рычагу заслонки

10 дверцы зольника 12 с таким расчетом, чтобы была возможность регулировки ее

натяжения.

В конструкции котла предусмотрена установка блока ТЭН 4 кВт. Он может

быть использован для нагрева воды в системе отопления, как при горении топлива

в котле, так и самостоятельно.Тэн в блоке запитан отдельно к сети 220 В.
