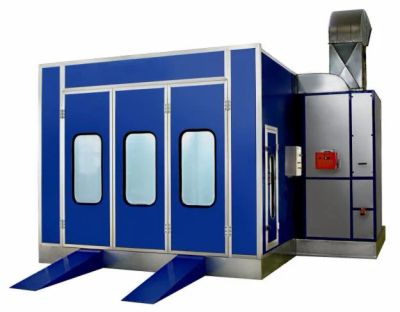

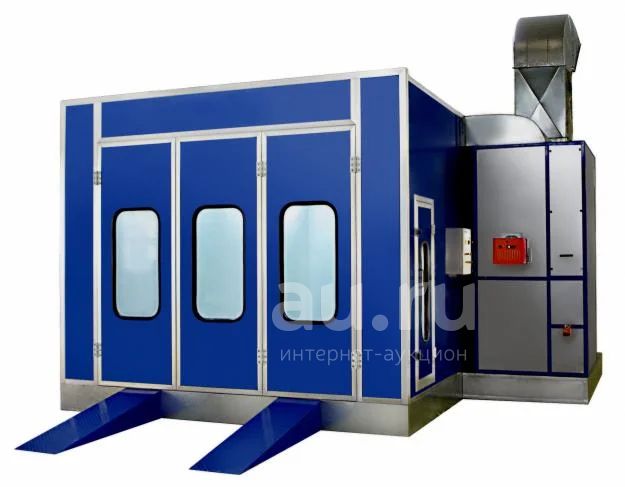

Покрасочная камера

Окрасочно-сушильная камера с тепловентиляционным агрегатом производительностью 20000 м 3 воздуха
в час и дизельной (газовой – опция) горелкой Riello тепловой мощностью 200000 ккал/час.
Камера полностью отвечает сложившимся на рынке требованиям и позволяет обслуживать большинство
автомобилей легкового класса.
кабина
Окрасочно-сушильная камера оснащена кабиной современного внешнего вида с конструкцией из окра-
шенных стеновых панелей с теплоизоляцией. Кабина оснащается 3-створчатыми въездными воротами и
сервисной дверью.
агрегат
Тепловой агрегат в процессе сборки может устанавливаться как справа, так и слева от окрасочной каби-
ны. Агрегат оснащен тремя двигателями, причем два из них приводят в движение два приточных вентиля-
тора прямого привода типа «беличье колесо». Третий двигатель располагается за фильтром окончатель-
ной очистки и приводит в движение вытяжной вентилятор. Такая компоновка способствует повышению
долговечности вытяжного вентилятора, поскольку на него не попадают частицы окрасочного тумана.
Агрегат обеспечивает работу камеры как в режиме нанесения окрасочных материалов при максималь-
ном воздухообмене, так и в режиме сушки, когда обеспечивается циркуляция нагретого воздуха по
замкнутому контуру.
основание и полы
Окрасочная камера поставляется с металлическим полностью решетчатым основанием высотой 300 мм.
При желании основание может быть заглублено в полы таким образом, чтобы пол камеры находился на
одном уровне с полом рабочего помещения.
Пульт управления
Камера имеет в своем составе электрический пульт управления, который полностью контролирует все рабо-
чие режимы и обеспечивает безопасную работу дизельной горелки. Пульт управления оснащен индикатора-
ми режимов работ, необходимой рабочей и аварийной сигнализацией, таймером
и контроллером температуры в кабине.
освещение
Камера оснащена мощным комбинированным верхним и нижним горизонтальным освещением. Светильники
верхнего яруса располагаются под углом 45°, что в совокупности со светильниками нижнего яруса обеспечи-
вает комфортную работу и создает идеальные условия для контроля процесса окраски.
Фильтры
Окрасочная камера оснащается: входным и выходным карманчатыми фильтрами, потолочным фильтром
тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Карманчатые фильтры устанавливаются на легкосъемных металлических рамках для удобства замены.
В комплекте поставки:
• Тепловентиляционный агрегат с двумя при-
точными и одним вытяжным вентилятором
• Теплообменник из нержавеющей стали
• Дизельная горелка Riello G20
• Полностью решетчатое металлическое
основание
• 2 въездные аппарели
• 8 верхних светильников по 4 лампы = 32 шт.
• 8 нижних светильников по 2 лампы = 16 шт.
• Пульт управления
• Помплект фильтров.
Технические характеристики
габариты
кабины (ДхШхВ), мм 6900 х 4000 х 2700
наружные (ДхШхВ), мм 7000 х 5500 х 3500
трехстворчатой двери (ШхВ), мм 3000х2650
двери для персонала (ШхВ), мм 800х2000
тепловентиляционный агрегат
мощность двигателя притока, кВт 2х3.0
мощность двигателя вытяжки, кВт 4.0
тепловая мощность горелки, ккал/час 200000
воздухообмен в режиме окраски, м 3 /час 20000
макс. расход дизельного топлива, л/цикл 17
температура в режиме сушки, °С 60-80
требования к электросети
Общая потребляемая мощность, кВт 12
Электропитание, В/Гц 3фx380-400/50
другие характеристики:
Мощность ламп освещения, Вт 32х36 + 16х20 = 1472
Длина въездных аппарелей, мм 2000
Грузоподъемность пола, кг/колесо
500 кг/колесо
(0.2х0.2м)
Толщина стеновых панелей, мм 50
