Трансформатор анодный ТА 262-220-50
Удалён продавцом.
9 нояб 2015 19:12

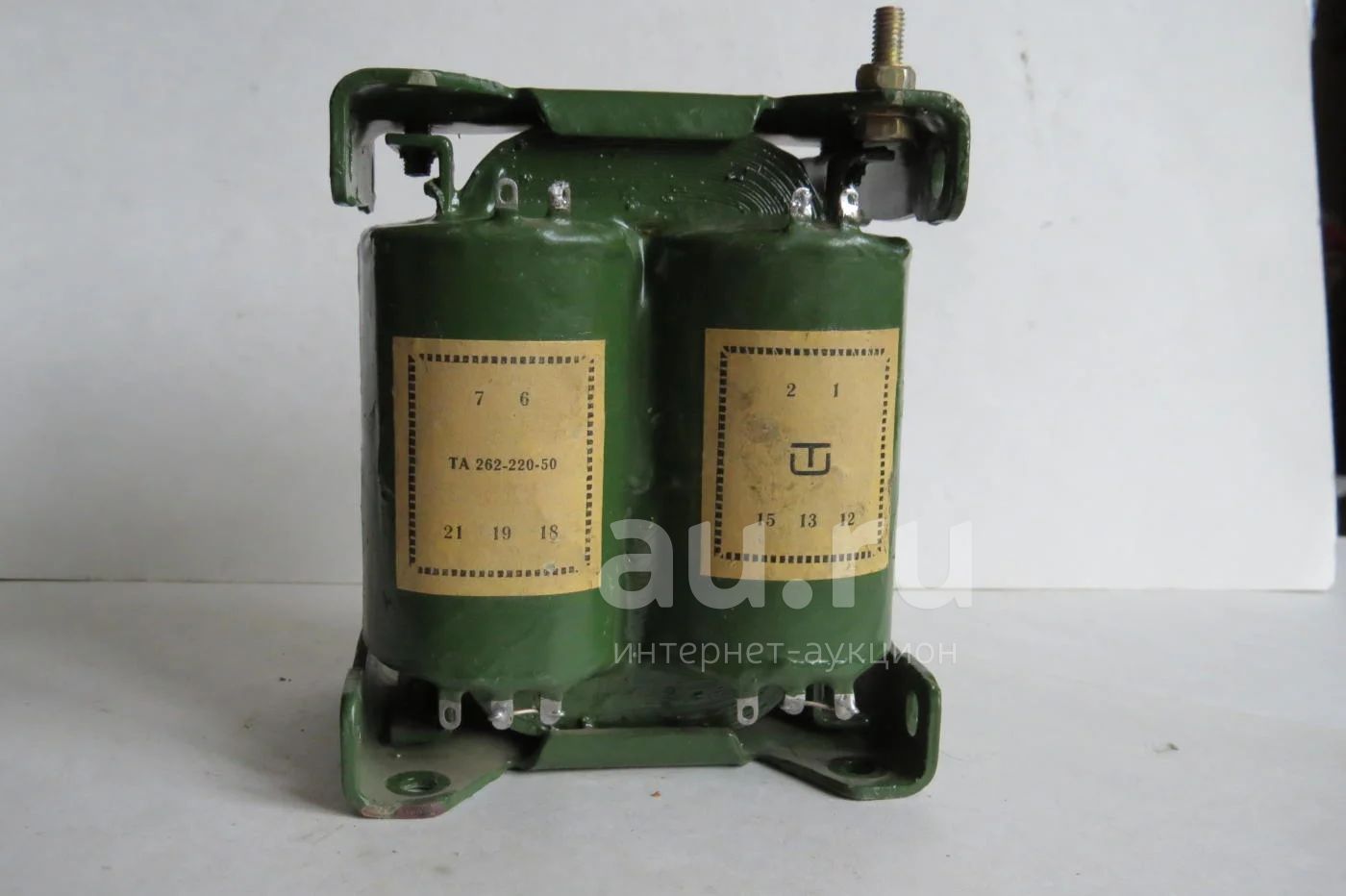

Трансформатор анодный ТА 262-220-50
Текущая цена
400 руб.
Блиц-цена
450 руб.
Текущая цена
400 руб.
Блиц-цена
450 руб.
Удалён(9 нояб 2015 19:12)
1 человек минимальное кол-во участников торгов
Описание
Сердечник: ПЛ20х40х80
Мощность: 260 Вт
Ток первичной обмотки: 2,3/1,3 А
Масса: 3,9 кг
Трансформаторы ТА262 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА262-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА262 на 220 В такие же, как у соответствующих трансформаторов ТА262 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТА262 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТА262-127/220 на 127 В необходимо: соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются; подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТА262-127/220 на 220 В необходимо:
соединить выводы 2 и 8;
подать напряжение 220 В на выводы 1 и 6.
В трансформаторах ТА262 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
Описание и принципиальные электрические схемы обмоток Вы найдёте на сайте www.radiolibrary.ru/reference/transformers-ta/ta262.html
Недостатки: обломан вывод № 1, но возможность восстановить его сохранилась.
Мощность: 260 Вт
Ток первичной обмотки: 2,3/1,3 А
Масса: 3,9 кг
Трансформаторы ТА262 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА262-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА262 на 220 В такие же, как у соответствующих трансформаторов ТА262 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТА262 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТА262-127/220 на 127 В необходимо: соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются; подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТА262-127/220 на 220 В необходимо:
соединить выводы 2 и 8;
подать напряжение 220 В на выводы 1 и 6.
В трансформаторах ТА262 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
Описание и принципиальные электрические схемы обмоток Вы найдёте на сайте www.radiolibrary.ru/reference/transformers-ta/ta262.html
Недостатки: обломан вывод № 1, но возможность восстановить его сохранилась.
