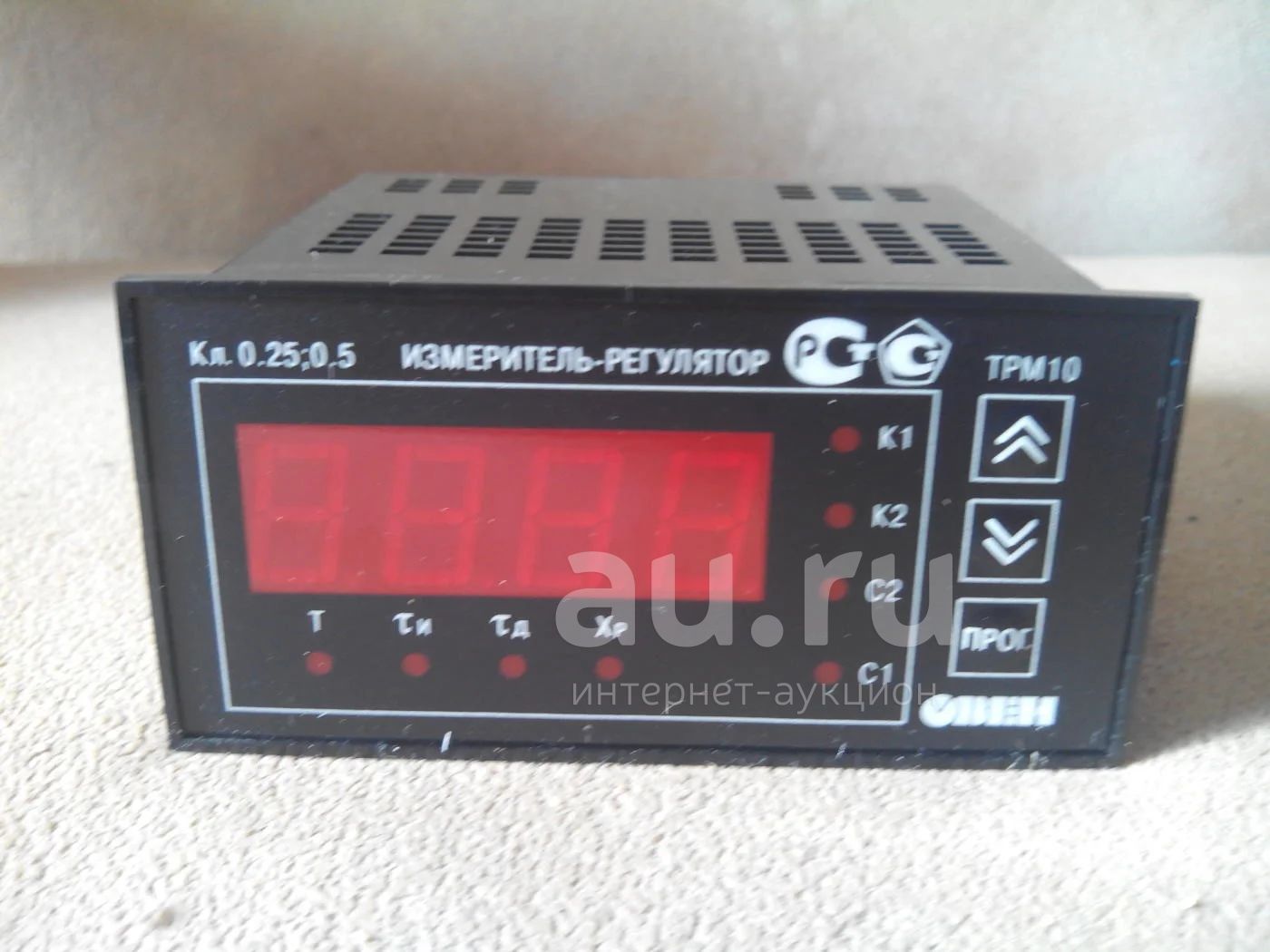

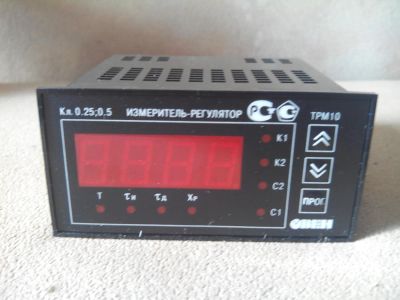

Измеритель-регулятор ТРМ10

Назначение ПИД-регулятора ТРМ10

Терморегулятор ОВЕН ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования.
Прибор ОВЕН ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ОВЕН ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.


Главные преимущества нового ПИД-регулятор ТРМ10

Улучшенная помехоустойчивость
новый ПИД-регулятор ТРМ10 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежность
наработка на отказ составляет 100 000 часов
Повышенная точность измерений
погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервал
межповерочный интервал – 3 года
Увеличенный срок гарантии
гарантийный срок обслуживания нового ТРМ10 составляет 5 лет
Улучшенные показатели климатического исполнения
допустимый диапазон рабочих температур от –20 до +50 °С
Универсальный вход
прибор поддерживает все наиболее распространенные типы датчиков
Все возможные типы выходных устройств
Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
С3 – три симисторные оптопары
И – ЦАП «параметр – ток 4...20 мА»
У – ЦАП «параметр – напряжение 0...10 В»
Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания
90...245 В частотой 47...63 Гц
Встроенный источник питания 24 В во всех модификациях нового ПИД-регулятора ТРМ10
для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ
Усовершенствованная математическая модель ПИД-регулятора
новый ПИД-алгоритм регулирования
Современный алгоритм автонастройки ПИД-регулятора
высокая эффективность автонастройки

Основные функции ПИД-регулятора ОВЕН ТРМ10

УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
ПИД-РЕГУЛИРОВАНИЕ измеренной величины с использованием «нагревателя» или «холодильника»
АВТОНАСТРОЙКА ПИД-регулятора по современному эффективному алгоритму
ДОПОЛНИТЕЛЬНЫЙ ВЫХОД ДЛЯ СИГНАЛИЗАЦИИ о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
РЕГУЛИРОВАНИЕ МОЩНОСТИ (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4...20 мА, совместно с прибором ОВЕН БУСТ
ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ
ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модиф. по типу выхода И)
ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модиф. по типу выхода С3)
ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
СОХРАНЕНИЕ НАСТРОЕК при отключении питания
ЗАЩИТА НАСТРОЕК от несанкционированных изменений
