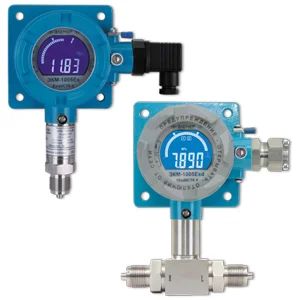

Электроконтактный манометр ЭКМ-1005

Электроконтактный манометр ЭКМ-1005Манометры электронные ЭКМ-1005 являются современными интеллектуальными контактными манометрами, предназначенными для измерения и контроля значений абсолютного давления, избыточного давления, избыточного давления-разрежения и разности давлений жидких и газообразных, в том числе агрессивных сред. Сфера применения: энергетика, металлургия, нефтегазовая и нефтехимическая промышленность.

Манометры серии ЭКМ-1005 — это выгодная альтернатива стрелочным ЭКМ. Преимущества этой серии очевидны:

высокая визуализация параметров в цифровом и графическом виде;
отсутствие дребезга контактов реле;
стойкость к перегрузкам;
4 диапазона измерений;
тестирование реле;
встроенное меню для управления параметрами и т.д.
ЭКМ-1005 используются в системах автоматического контроля, регулирования и управления технологическими процессами. Сигнализирующее устройство обеспечивает коммутацию от 0,001 до 0,3 А, напряжением 220 В (включая 24; 27; 36; 110 В) для цепей переменного и постоянного тока. ЭКМ имеют 2 уставки и 2 оптореле каналов сигнализации, тип и значение уставок выбираются потребителем.

ЭКМ являются переконфигурируемыми потребителем приборами, с индикацией текущего значения преобразуемой величины.

Просмотр и изменение параметров конфигурации индикатора производится при помощи 3-кнопочной клавиатуры, расположенной на лицевой панели, или при помощи магнитного брелока, от которого срабатывают герконы, дублирующие клавиатуру лицевой панели.

Индикация значения измеряемой величины, уставок и параметров конфигурации происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой белого цвета. Измеренное значение отображается одновременно на 4-разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерения. Также на ЖК-индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

Манометры оснащены современными тензорезистивными или емкостными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 500% от верхнего предела измерений. Емкостные сенсоры имеют высокую стабильность метрологических характеристик.

Манометры имеют модульную структуру: модуль сенсора и модуль электроники. Все модули одного вида взаимозаменяемы. Это обеспечивает высокую ремонтопригодность датчика.

Нормирование верхних и нижних пределов измерений, а также индицируемой величины может осуществляться в следующих единицах: Па (Ра), кПа (kРа), МПа (МРа), бар, кгс/см2 (kgf/cm2), по отдельному заказу — кгс/м2, атм, мм вод.ст.

Основные характеристики
Верхние пределы измерений:
абсолютное давление (ДА) — 25 кПа...6 МПа;
избыточное давление (ДИ) — 4 кПа...60 МПа;
избыточное давление-разрежение (ДИВ) — ±30 кПа...(–0,1...2,4) МПа;
дифференциальное давление (ДД) — 10 кПа...2,5 МПа;
Глубина перенастройки диапазонов — 4:1 (4 диапазона измерений);
Выходной сигнал (опция) — 4...20 мА;
Мощность коммутации оптореле — напряжение ~/=220 В, ток 300 мА;
Конфигурирование — внутренняя клавиатура, магнитный брелок для наружного управления;
Функция извлечения квадратного корня;
Погрешность — от ±0,25%, ±0,4%, ±0,6%;
Климатические исполнения — С3* (–5...+50 °C), С3 (–25...+70 °C), С2 (–40...+70 °C);
Пылевлагозащита — IP65;
Варианты исполнения — общепромышленное, «Ex» (ExiaIICT6 X), «Exd» (1ExdIICT6 Х);
Индикация — 5-разрядный ЖК-индикатор с подсветкой и графической шкалой; вращение индикатора на 180°;
Сенсоры — металлические по технологии КНК, керамические;
