Графический жк-дисплей 84x48 Nokia 5110 Arduino
Продан по цене «Купить сейчас».
23 янв 2015 07:38
Этот лот уже не продается, но мы нашли для вас похожие
Графический жк-дисплей 84x48 Nokia 5110 Arduino
Цена
130 руб.
Цена
130 руб.
Продан по Блиц-цене(23 янв 2015 07:38)
Описание
Состояние | Новое |

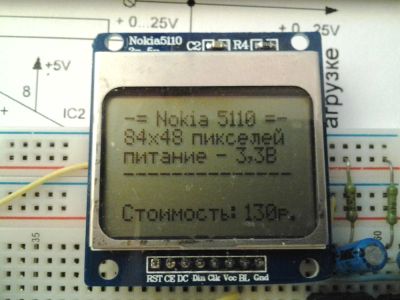

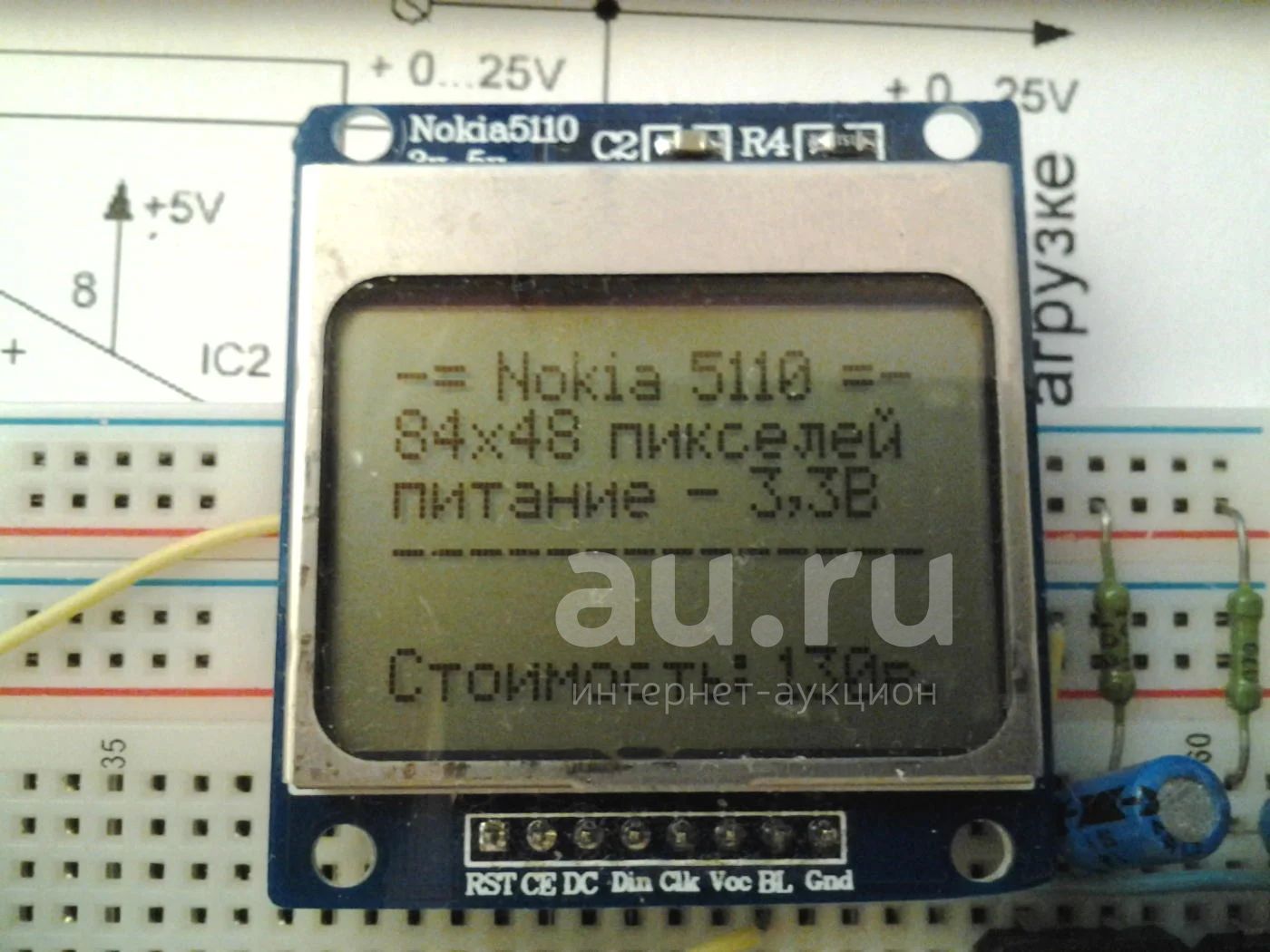

ЖК-дисплей Nokia 5110, первоначально предназначенный для использования в качестве
экрана мобильного телефона, оказался одним из самых простых решений для получения
графической и символьной информации с различных электронных конструкций.
Все функции необходимые для управления жк-дисплеем, в том числе питание экрана и
напряжение смещения, реализованны в одном CMOS LCD контроллере PCD8544 с низким
энергопотреблением и последовательным интерфейсом управления.
Диагональ дисплея: 1,6"
Разрешение: 84 х 48 пиксел
Напряжение питания: 3V-5V (очень рекомендуется 3,3В) при этом управляющий МК может быть 5 вольтовым.
Пртребление тока: 5мА (при выключеной подсветке)
20 мА (при включеной подсветке)
Рабочий диапазон температур: 0-50 град. Цельсия
Интерфейс: последовательный SPI, с максимальной скоростью передачи данных до 4
Мбит/сек.
LCD-контроллер: Philips PCD8544
Особенности: В символьном режиме отображает 6 строк по 14 символов размером 5х7 пиксел. В графическом режиме - монохромное изображение черного цвета с синей подсветкой.
Размеры: 45х45х5мм
Подключение:learn.adafruit.com/nokia-5110-3310-monochrome-lcd/wiring
или: www.avdweb.nl/arduino/hardware-interfacing/nokia-5110-lcd.html
playground.arduino.cc/Code/PCD8544
экрана мобильного телефона, оказался одним из самых простых решений для получения
графической и символьной информации с различных электронных конструкций.
Все функции необходимые для управления жк-дисплеем, в том числе питание экрана и
напряжение смещения, реализованны в одном CMOS LCD контроллере PCD8544 с низким
энергопотреблением и последовательным интерфейсом управления.
Диагональ дисплея: 1,6"
Разрешение: 84 х 48 пиксел
Напряжение питания: 3V-5V (очень рекомендуется 3,3В) при этом управляющий МК может быть 5 вольтовым.
Пртребление тока: 5мА (при выключеной подсветке)
20 мА (при включеной подсветке)
Рабочий диапазон температур: 0-50 град. Цельсия
Интерфейс: последовательный SPI, с максимальной скоростью передачи данных до 4
Мбит/сек.
LCD-контроллер: Philips PCD8544
Особенности: В символьном режиме отображает 6 строк по 14 символов размером 5х7 пиксел. В графическом режиме - монохромное изображение черного цвета с синей подсветкой.
Размеры: 45х45х5мм
Подключение:learn.adafruit.com/nokia-5110-3310-monochrome-lcd/wiring
или: www.avdweb.nl/arduino/hardware-interfacing/nokia-5110-lcd.html
playground.arduino.cc/Code/PCD8544
