Цена
70 руб.
Продан по Блиц-цене(13 нояб 2023 10:14)

Описание

Состояние
Новое

Технические параметры

Количество каналов 1

Выходная мощность, Вт 18

Напряжение питания, В ±18

Тип корпуса to220-5

Напряжение на нагрузке, В ±14

Сопротивление нагрузки, Ом 4

Вид напряжения питания двухполярное



Микросхема усилителя НЧ TDA2030A фирмы ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее "скрытых достоинствах": оказывается, на этой ИМС можно собрать ряд других полезных устройств. Микросхема TDA2030A представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С. Микросхема выполнена в корпусе Pentawatt и имеет 5 выводов. Вначале вкратце рассмотрим несколько схем стандартного применения ИМС - усилителей НЧ. Типовая схема включения TDA2030A показана на рис.1.


Микросхема включена по схеме неинвертирующего усилителя. Коэффициент усиления определяется соотношением сопротивлений резисторов R2 и R3, образующих цепь ООС. Вычисляется он по формуле Gv=1+R3/R2 и может быть легко изменен подбором сопротивления одного из резисторов. Обычно это делают с помощью резистора R2. Как видно из формулы, уменьшение сопротивления этого резистора вызовет увеличение коэффициента усиления (чувствительности) УНЧ. Емкость конденсатора С2 выбирают исходя из того, чтобы его емкостное сопротивление Хс=1 /2?fС на низшей рабочей частоте было меньше R2 по крайней мере в 5 раз. В данном случае на частоте 40 Гц Хс2=1/6,28*40*47*10-6=85 Ом. Входное сопротивление определяется резистором R1. В качестве VD1, VD2 можно применить любые кремниевые диоды с током IПР0,5... 1 А и UОБР более 100 В, например КД209, КД226, 1N4007.



Схема включения ИМС в случае использования однополярного источника питания показана на рис.2.


Делитель R1R2 и резистор R3 образуют цепь смещения для получения на выходе ИМС (вывод 4) напряжения, равного половине питающего. Это необходимо для симметричного усиления обеих полуволн входного сигнала. Параметры этой схемы при Vs=+36 В соответствуют параметрам схемы, показанной на рис.1, при питании от источника ±18 В.


Пример использования микросхемы в качестве драйвера для УНЧ с мощными внешними транзисторами (к примеру КТ818 и КТ819) показан на рис.3.

При Vs=±18 В на нагрузке 4 Ом усилитель развивает мощность 35 Вт. В цепи питания ИМС включены резисторы R3 и R4, падение напряжения на которых является открывающим для транзисторов VT1 и VT2 соответственно. При малой выходной мощности (входном напряжении) ток, потребляемый ИМС, невелик, и падения напряжения на резисторах R3 и R4 недостаточно для открывания транзисторов VT1 и VT2. Работают внутренние транзисторы микросхемы. По мере роста входного напряжения увеличивается выходная мощность и потребляемый ИМС ток. При достижении им величины 0,3...0,4 А падение напряжения на резисторах R3 и R4 составит 0,45...0,6 В. Начнут открываться транзисторы VT1 и VT2, при этом они окажутся включенными параллельно внутренним транзисторам ИМС. Возрастет ток, отдаваемый в нагрузку, и соответственно увеличится выходная мощность. В качестве VT1 и VT2 можно применить любую пару комплементарных транзисторов соответствующей мощности, например КТ818, КТ819.


Мостовая схема включения ИМС показана на рис.4.


Сигнал с выхода ИМС DA1 подается через делитель R6R8 на инвертирующий вход DA2, что обеспечивает работу микросхем в противофазе. При этом возрастает напряжение на нагрузке, и, как следствие, увеличивается выходная мощность. При Vs=±16 В на нагрузке 4 Ом выходная мощность достигает 32 Вт.


В наличии !

цена за 1шт

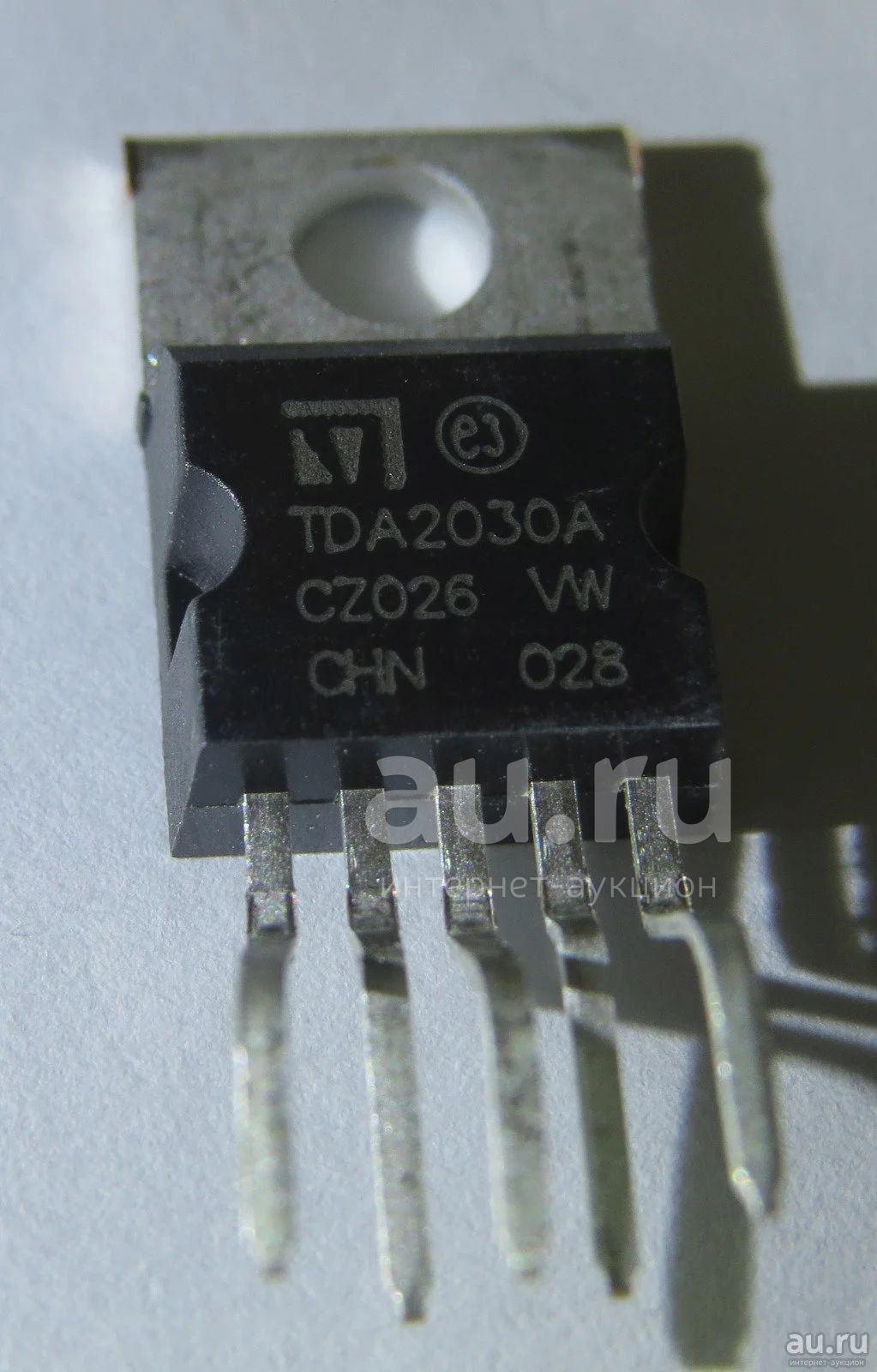

реальное фото товара


Также в наличии

TDA2050/

Поделиться этим лотом:

Вопросы

Здравствуйте нужен усилитель TDA2030. Есть?
21 июня 2022 13:05
есть
звоните
24 июня 2022 11:18
Копия?
24 апр 2019 22:12
смотрите на фото - оно реальное
25 апр 2019 06:57
В какое время возможно забрать её со слободы весны?
28 фев 2019 04:13
звоните + 7 902 966 11 44
28 фев 2019 04:31
А возможно как то забрать м.схему в других районах?
27 фев 2019 23:21
Возможна доставка в пределах Красноярска от 200р
28 фев 2019 03:10
Выход в два раза больше у этой и питание не 18 а 25 не знаю потянет мой усел или нет
13 окт 2018 23:54
до 25
те она просто более мощная
при включении как 2030 она будет обладать теми же характеристиками что и 2030
14 окт 2018 05:39
Здравствуйте остались в наличии?
13 окт 2018 16:57
ожидается поставка
есть TDA2050
13 окт 2018 17:55
День добрый! Можно адрес, где забрать товар и время в какое можно подьехать сегодня-завтра?
11 окт 2017 08:13
звоните 8 902 966 11 44
11 окт 2017 09:56
появился низкочастотный гул в динамиках, при этом вздулся конденсатор, заменил, не помогло. теперь очень сильно 1 греется усилитель, второй холодный. гул не проходит. может причина быть в усилителе?
29 апр 2017 09:27
да, имеет смысл заменить микросхему усилителя
также стоит проверить диодный мост
29 апр 2017 14:30
он выгледит как tda2030а как у вас на фото только написано
2030
YD
PREoU
1 янв 2016 16:18
да, это YD2030 - аналог TDA2030
1 янв 2016 16:38
А есть такой транзистор yd PREoU 2030???
30 дек 2015 23:23
фото ?
31 дек 2015 05:37
