Gamma GF-615

Автомобильная комбинация приборов GammaGF 615 – это устройство, которое предназначено для контроля работы ЭСУД (электронной системы управления двигателем) и отображения маршрутных параметров транспортного средства. Данная модель КП устанавливается на авто отечественного производства – модели семейства Самара 2 (ВАЗ 2113, ВАЗ 2114, ВАЗ 2115), а также модели ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112 с приборной панелью старого образца.

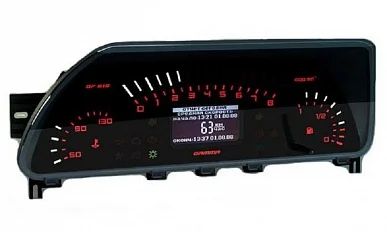

КП Gamma GF 615 интегрируется в штатный отсек на приборной панели транспортного средства. Информационное поле устройства включает в себя световую шкалу тахометра, дисплей бортового компьютера и две шкалы – указателя количества топлива и указателя температуры охлаждающей жидкости. Комбинация приборов укомплектована крупноформатным дисплеем с высококонтрастным индикатором FSTN. Экран отличается широким углом обзора и значительным диапазоном рабочих температур.
Управление устройством осуществляется посредством подрулевого переключателя и встроенного энкодера (сервисные функции). Комбинация Гамма GF 615 отличается простотой установки и удобством в процессе эксплуатации.

Функциональные возможности устройства

Комбинация приборов GammaGF 615 осуществляет непрерывный контроль работы основных узлов и систем автомобиля.

1. Данная модель КП отслеживает и отображает маршрутные параметры движения, выполняя задачи бортового компьютера.
2. Устройство справляется с функциями диагностического мотор-тестера, взаимодействуя с контроллером ЭСУД, и выводит на экран расшифровку кодов неисправностей.
3. Гамма GF 615 может использоваться в качестве аварийного сигнализатора и оповещать пользователя о сроках сервисного обслуживания.
Среди прочих возможностей устройства – накопление и формирование отчетов по эксплуатации за различные временные промежутки.

Параметры диагностики ЭСУД

Взаимодействие КП с электронной системой управления двигателем позволяет принимать и обрабатывать ключевые диагностические параметры:

Температура силового агрегата;
Напряжение бортовой электросети;
Положение педали газа (для ЭПГ);
Угол опережения зажигания;
Массовый расход воздуха;
Положение дроссельной заслонки и регулятора холостого хода.
Комбинация приборов GammaGF 615 способна выполнять чтение диагностической сервисной книжки, а также считывать коды ошибок ЭСУД. После устранения неисправностей пользователь может сбросить коды ошибок из памяти контроллера.

Параметры комбинации приборов

Автомобильная комбинация выводит на дисплей основные маршрутные параметры движения:

Устройство выполняет функции цифрового спидометра и отображает текущее значение скорости. Пользователю также доступна информация о максимальных скоростных показателях за последний километр дистанции, времени прохождения мерного участка и времени разгона до 100 км/час.
КП Gamma GF 615 информирует водителя о количестве горючего в баке автомобиля и рассчитывает пробег на его остатке. Также прибор отображает показатели текущих и средних затрат топлива.
На дисплей выводятся показатели оборотов силового агрегата и их максимальное значение за поездку.
Комбинация приборов Gamma GF 615 определяет и отображает общий пробег транспортного средства.

Техобслуживание и функции аварийного сигнализатора

КП данной модели отслеживает сроки проведения сервисных процедур – замены масла ДВС и КПП, свечей зажигания, ремня ГРМ, топливного и воздушного фильтров. При необходимости их выполнения пользователь получает своевременное оповещение.
Система аварийных предупреждений срабатывает в случае нарушения допустимых показателей:

Уровня тормозной жидкости;
Оборотов силового агрегата;
Температуры охлаждающей жидкости;
Порога скорости;
Напряжения аккумуляторной батареи.
Комбинация приборов Гамма GF 615 фиксирует повышение или понижение показателей до критического значения и формирует аварийное оповещение.

Формирование эксплуатационных отчетов

За время использования устройства в его памяти накапливается информация, касающаяся эксплуатации автомобиля. Пользователю эти данные доступны в форме отчетов различной периодичности.

Ручной трек 1;
Ручной трек 2;
За сегодняшний и предыдущий день;
За текущий и прошлый месяц;
За весь период использования КП;
От включения зажигания;
Календарный отчет за 64 дня поездок;
Маршрутный отчет.
В каждом из отчетов содержатся данные о средней скорости автомобиля за поездку, пробеге, расходе топлива и максимальных показателях оборотов двигателя.

Дополнительные возможности устройства

Комбинация приборов отображает актуальное время, день недели и текущую дату. Также устройство может использоваться в качестве будильника и измерять температуру наружного воздуха.

www.neva-pl.ru/upload/iblock/42c/manual-gamma-gf615.pdf
