ДП-22В, Комплект индивидуальных дозиметров

В отличном состоянии, не использовался... полный комплект, с документами.

ДП-22В, Комплект индивидуальных дозиметров ДП-22В предназначен для измерения экспозиционной дозы гамма-излучения в диапазоне 2 - 50 Р. В комплект входят: зарядное устройство ЗД-5 и 50 измерителей дозы ДКП-50А.

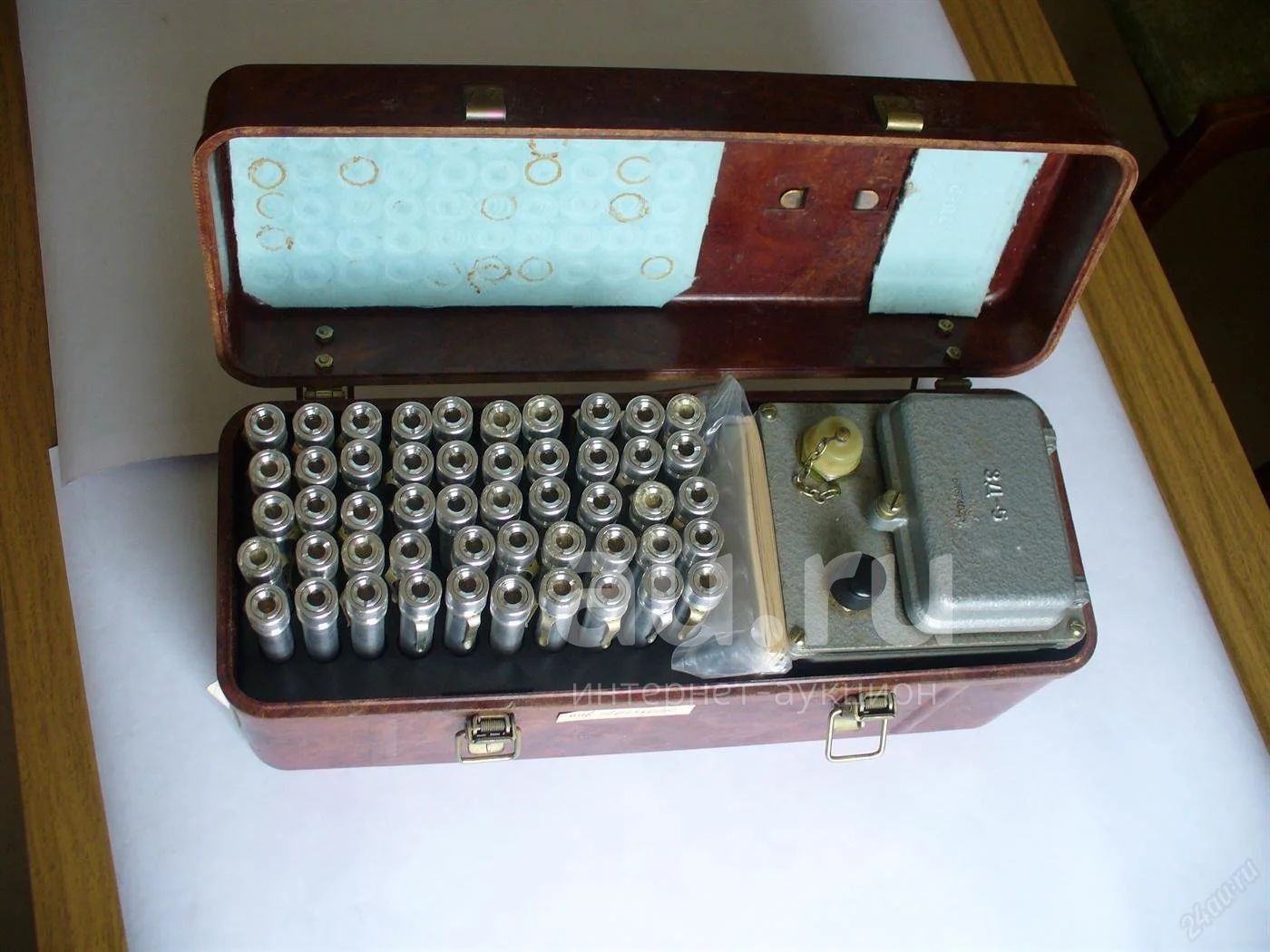

Комплект индивидуальных дозиметров ДП-22В состоит из 50 индивидуальных дозиметров ДКП-50А и зарядного устройства ЗД-5.

Дозиметр ДКП-50А выполнен в виде авторучки ("карандаша" и состоит из ионизационной камеры, электроскопа, конденсатора, микроскопа и контактной группы в дюралюминиевом корпусе. Когда ионизирующие излучения воздействуют в объёме заряженной ионизационной камеры, стенки которой выполнены из тканеэквивалентной токопроводящей пластмассы, то возникает ток, который уменьшает потенциал камеры и связанного с ней конденсатора. При этом нить электроскопа, на которую подается потенциал конденсатора, отклоняется и ее отклонение измеряется с помощью микроскопа по шкале, отградуированной в рентгенах. Шкала имеет 25 делений, цена деления 2 Р. Для обеспечения линейности шкалы зарядный потенциал ионизационной камеры выбран в пределах 180-250 В. Через контактную группу дозиметра происходит его заряд с помощью зарядного устройства ЗД-5 или любого другого источника постоянного напряжения, имеющего плавную регулировку напряжения от 180 до 250 В; после заряда контактная группа предохраняет дозиметр от разряда.


Зарядное устройство ЗД-5 содержит два источника питания 145У (заменяются любыми батарейками на 1,5 В), электрические схемы выработки постоянного напряжения 250 В, переменный резистор для установки требуемого для дозиметра напряжения и зарядное гнездо. Два новых элемента 145У обеспечивают работу зарядного устройства в течении 30 часов.

Для зарядки дозиметр вставляется контактной группой в зарядное гнездо устройства; при надавливании на дозиметр на центральный электрод ионизационной камеры подается плюс, на внешний электрод-минус. При этом дозиметр устанавливается по его шкале на нуль
