Термопривод на теплицу (автоматический открыватель окон для теплиц)

Термопривод автоматического открывания (закрывания) двери, окна, рамы предназначен для автоматического открывания (закрывания) двери, окна, рамы при изменении температуры внутри помещения, теплицы.

Технические характеристики автомата для проветривания- термопривода:
Минимальная длина термопривода (между опор) — 340 мм.
Максимальная длина термопривода (между опор) — 440 мм.

Температура полного открытия + 25 гр.С
Температура полного закрытия + 21 гр.С
Температура эксплуатации от -40 до +60 гр.С

Работа термопривода (1) основана на изменении объема легкоплавкого воска при плавлении (кристаллизации).

При температуре выше плюс 23 ОС плавящийся воск увеличивает объем камеры, выталкивая шток, открывает окно или дверь.
При температуре ниже плюс 23 ОС кристаллизирующийся воск уменьшает занимаемый объем камеры, позволяет штоку переместиться в рабочую камеру, закрывая окно или дверь.

Закрытие поднимаемого окна может осуществляться за счет собственного веса окна, не превышая нагрузку на привод 10 кгс (100N)
Для закрывания распашных окон или дверей необходимо использовать дополнительный груз, пружину, противовес.

В комплект изделия входит закрывающая газовая пружина (2) с усилием 50N, дополнительно исключающая «хлопанье».
Для удобства установки термопривода прилагается кронштейн (3), позволяющий легко установить термопривод и возвратную газовую пружину на любые дверь, окно, раму.

Установка термопривода в верхней части двери или окна, позволяет пользоваться ими без ограничений, исключив запирание в закрытом состоянии.

Установка автомата для проветривания:

Монтаж термопривода очень прост и занимает буквально несколько минут.
Перед установкой термопривода убедитесь, что дверь, окно, рама легко открывается с усилием на кронштейн менее 5 кгс (50 N).

Определите в верней части открываемой конструкции место установки кронштейна (3), которое обеспечивает перемещение опоры (соответственно штока) на 85-95 мм, при открытии окна, двери.
При полном открытии окна, элементы термопривода не должны соприкасаться с элементами рамы.

Закрепите кронштейн (3) двумя прилагаемыми саморезами.

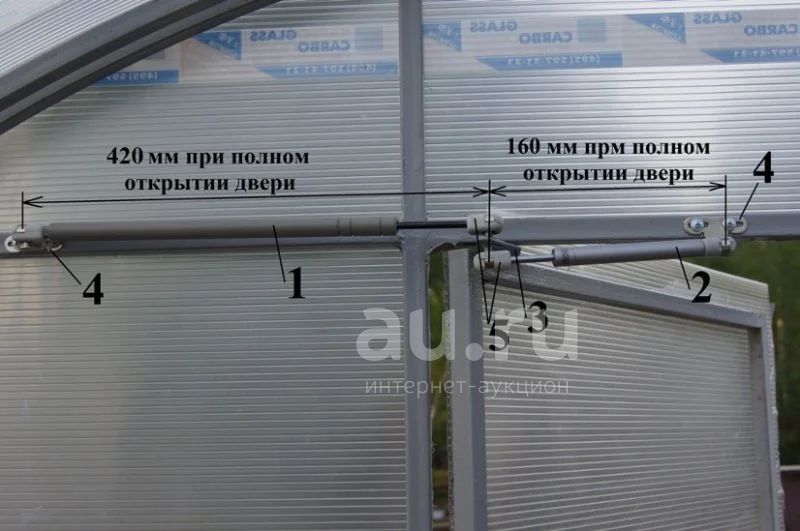

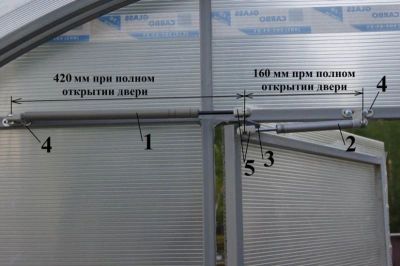

Закрепите опорный кронштейн (4) термопривода (1) двумя саморезами на раме или стене, обеспечив при полном открытии двери, окна расстояние 460 мм между центрами опор термопривода. Термопривод расположен со стороны, противоположной окну, двери и его усилие направлено на открывание.

Закрепите опорный кронштейн (4) закрывающей пружины (2) на раме или стене, обеспечив при полном открытии двери, окна расстояние 160 мм. между центрами опор закрывающей пружины. Закрывающая пружина расположена со стороны окна, двери и ее усилие направлено на закрывание.
Закрепите фиксаторы (5) на термопривод и на закрывающую пружину.

Термопривод и возвратную пружину для стекания конденсата лучше расположить хромированным штоком «ниже».
Сильным нажатием защелкните фиксаторы (5) термопривода и закрывающей пружины на кронштейнах.

При необходимости, для снятия фиксатора с опоры, необходимо на 2-3 мм приподнять стопорную пружину на фиксаторе.
Состояние термопривода определяется температурой внутри помещения или теплицы и не учитывает внешнюю температуру, что может вызвать периодическое открывание, закрывание термопривода.
