Калькулятор Электроника С3-22 (1976г.)

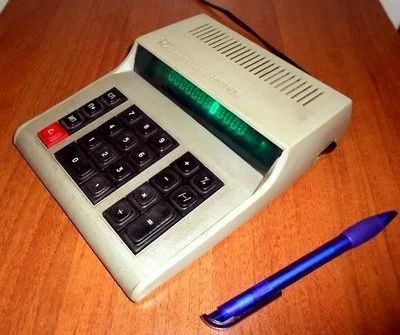

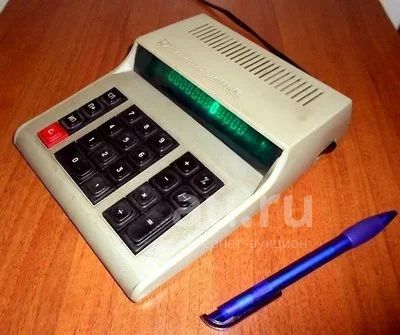

Калькулятор Электроника С3-22

Из недочетов: восьмой по счету слева индикатор отображает "8", однако другую цифру в данном сегменте возможно разобрать, если посмотреть внимательнее.

Подробное описание:

Электроника C3-22 — настольный 12-разрядный микрокалькулятор в пластмассовом корпусе, предназначенный для индивидуального использования при проведении расчётов. Выпускался заводом «Светлана» с 1976 года.

Технические характеристики

- Арифметическое устройство — К145ИК6.

- Выполняемые операции: сложение, вычитание, умножение, деление, вычисление процентов, операции с константами, изменение знака числа, операции с использованием памяти.

- Разрядность — 12 цифровых разрядов.

- Среднее время выполнения одной операции — не более 0,6 с.

- Время готовности к работе — через 3 с после включения питания.

- Питание — сеть переменного тока 220 В 50 Гц.

- Допустимые колебания напряжения питания от номинального (220 В) — от ?15 до +10 %

- Потребляемая мощность — не более 12 В·А.

- Масса — не более 1 кг.

- Габаритные размеры — 200x170x48 мм.

Конструкция

Микрокалькулятор состоит из четырёх основных узлов:

- устройство питания;

- вычислительное устройство;

- индикатор;

- клавиатура.

Устройство питания формирует напряжения (+0,7 В, ?24 В, ?27 В, +3,15 В, ?30 В), обеспечивающие работу вычислительного устройства и индикатора.

Вычислительное устройство выполнено на микросхемах:

- К145ИК16 — арифметическое устройство;

- К145ГГ1 — генератор тактовых импульсов;

- К145ИП8 — устройство ввода—вывода.

В качестве индикатора использован 14-разрядный вакуумный люминесцентный индикатор (используется 13 разрядов). Двенадцать из них используется для отображения цифровой информации, а крайний правый — знака «минус». http://ru.wikipedia.org/wiki/Электроника_C3-22
