стационарный радио приемник волна-к

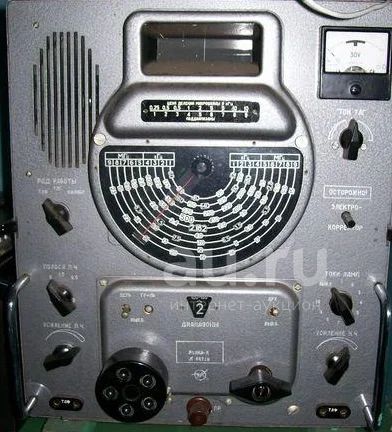

Радиоприемное устройство типа "Волна-К", стационарный супергетеродинный ламповый радиоприемник, предназначен для слухового приема телеграфных (незатухающих и тональных) и телефонных сигналов.

Радиоприемник выполнен в виде настольной конструкции в экранированном металлическом корпусе по супергетеродинной схеме на четырнадцати пальчиковых лампах шестивольтовой серии с двойным преобразованием частоты. Двойное преобразование частоты применяется на диапазонах с 5 по 9 приемника "Волна-К"; на диапазонах с 6 по 9 - "Волна-K1", на 7 - 9 диапазонах - "Волна-3", а однократное преобразование на остальных диапазонах. Применение двойного преобразования частоты позволяет обеспечить на КВ диапазонах необходимое ослабление помехи по зеркальному каналу, а также позволяет получить на всех диапазонах полосу 0.5 KHz, т. к. в этом случае ширина полосы обеспечивается выбором сравнительно низкой второй промежуточной частоты (85 KHz). На длинноволновых диапазонах высокая промежуточная частота не нужна и необходимое ослабление зеркальной помехи достигается схемой с одним преобразованием.
В радиоприемнике плавно перекрывается диапазон частот от 12 кгц до 23000 кгц с двумя
провалами в интервалах 60-100 кгц и 600- 1500 кгц. Весь диапазон разбит на 9 часточных диапазонов
