Сетевая защита до 5000Вт (ЗАС-5,0)

Предназначены для установки на силовом вводе после электросчетчика и автоматов токовой защиты. Осуществляют защиту по напряжению электрооборудования жилого дома включая энергоемкие приборы такие как стиральные и посудомоечные машины, СВЧ - печи, водонагреватели проточного и накопительного типов, системы подогрева полов, электрокамины и т.д.

Суммарная номинальная мощность нагрузки - 5.0Квт, коэффициент перегрузки 2.0 в течение 5 мин.

Состоят из мощного электронного коммутатора, управляемого через оптопару с гальванической развязкой микроконтроллером серии AVR фирмы Atmel Corp. с аналого-цифровым преобразователем в измерительном блоке, включенном по схеме с искусственной средней точкой и супрессорной защитой цепи питания.

Алгоритм работы позволяет реализовать следующие функции:

* самотестирование устройства
* включение и выключение нагрузки при переходе сетевого напряжения через ноль
* высокую точность и стабильность параметров

Имеет конденсаторные фильтры на входе и выходе, варисторный ограничитель на выходе, индикаторы " Авария ", " Норма " и " Нейтраль " для определения правильного подключения к электросети.

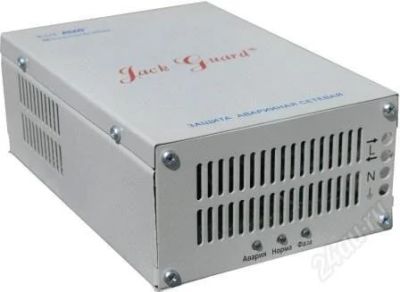

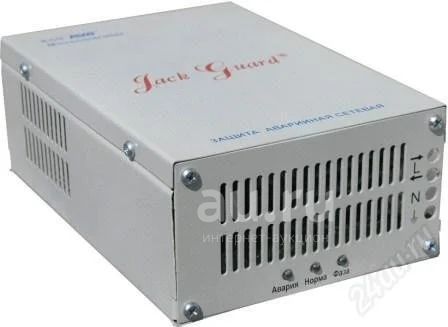

Исполнение ЗАС-5.0 - в металлическом корпусе с клеммной колодкой на 4 контакта сечением одножильного провода 6 кв.мм. для настенного монтажа.

ЗАС-5.0 дополнительно оснащен переключателем диапазонов защиты по напряжению (165-265В/185-245В).

Технические данные:

уровни защиты по напряжению:
верхний предел ~ 260 В
нижний предел ~ 165 В
время срабатывания 10 мсек
время тестирования 3 сек
время задержки 10 сек
максимальное входное напряжение ~ 440 В
габаритные размеры 210 х 150 х 80 мм
масса 1,5 кг

Печатная плата в корпусе ЗАС-5.0
