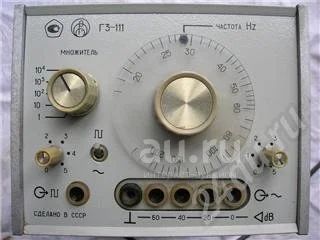

Г3-111 Генератор низкочастотных сигналов

Источник электрических сигналов синусоидальной и прямоугольной формы. Генератор RС-типа с плавной установкой частоты в пределах каждого из пяти поддиапазонов предназначен для настройки и испытания различной радиоаппаратуры звукового, ультразвукового и СВ диапазонов.

Частота генератора может быть синхронизирована внешним сигналом произвольной формы. Система стабилизации выходного напряжения обеспечивает равномерную ЛЧХ генератора и постоянство уровня при воздействии дестабилизирующих факторов. Регулировка напряжения плавкая и дискретная в широких пределах
Заменяет: Г3-118 Г3-120 Г3-112

Характеристики прибора Г3-111:

*Диапазон частот 20 Гц-2 МГц (5 поддиапазонов)
*Основная погрешность установки частоты ±[1 +(50/f)] %
*Выходное напряжение 5 В (600 Ом)
*Ослабление выходного напряжения: 0-60 дБ с дискретностью через 20 дБ (с аттенюатором); -22 дБ (плавно регулируемое)
*Изменение выходного напряжения при перестройке частоты (относительно уровня напряжения на частоте 1 кГц): ±1,5% (20 Гц-100 кГц), ±5% (свыше 100 кГц)
*Коэффициент гармоник, %: 0,5 (20-200 Гц; 20-200 кГц); 0,3(200 Гц-20 кГц); 1 (200 кГц-1 МГц); 2.(1-2 МГц)
*Параметры сигнала прямоугольной формы:
амплитуда (размах) 10 В (600 Ом);
скважность 2;
длительность фронта и среза 100 нс

*Потребляемая мощность 20 В · А
*Габариты 189X180X335 мм (типоразмер корпуса 152X120X308 мм)
*Масса 5 кг
