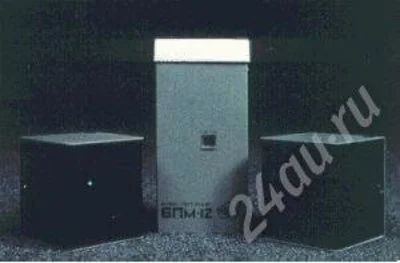

извещатель охранный оптико-электронный линейный вектор-2

Извещатель предназначен для обнаружения проникновения и выдачи извещения о проникновении в охраняемое помещение при пересечении движущимся объектом инфракрасного луча сформированного извещателем. Электропитание извещателя осуществляется от блока питания "Электроника Д2-27" или других источников постоянного тока, обеспечивающих режим питания. Извещатель "Вектор-2" используется для охраны помещений различного назначения. Извещатель расчитан для работы в условиях естественной циркуляции воздуха в помещениях, потоков, обусловленных вентиляцей и работой кондиционеров, а также конвективных потоков, возникающих при работе нагревательных и отопительных приборов и прочих воздушных потоков. Извещатель "Вектор-2" рассчитан для подключения к пультам централизованного наблюдения (ПЦН) или приемно-контрольным приборам (ПКП), которые реагируют на размыкание контактов реле при выдаче извещения о проникновении. Извещатель расчитан на работу в двух режимах: -режим А позводяет контролировать участок длиной до 100 м; -режим Б -участок длиной до 20 м. Место установки блока извещения (БИ) и блока приема (БП) извещателя определяется тактической задачей охраны выбранного участка (объекта). ИК-луч необходимо направить так, чтобы он проходил вблизи уязвимых с точки зрения проникновения, мест. Расстояние между БИ и БП не должно превышать данных требований режимов А и Б. БИ и БП крепятся на жесткой опоре: капитальные стены, колонны и пр. Извещатель рассчитан на непрерывную круглосуточную работу в диапазоне температур от -10 до +500С и отностиельной влажности воздуха до 98% при температуре +250С без конденсации влаги.


Технические характеристики
Номинальное напряжение, В 12
Ток, потребляемый от источника постоянного тока, при номинальном напряжении, мА
БИ (режим А) не более 30
БИ (режим Б) не более5
БП (режим А и Б) не более20
Мощность, потребляемая от источника постоянного тока, Вт
БИ (режим А) не более0,06
БИ (режим Б) не более 0,36
БП (режим А и Б) не более0,24
Габаритные размеры каждого блока, мм не более 100х100х125
Масса каждого блока, кг не более0,8
