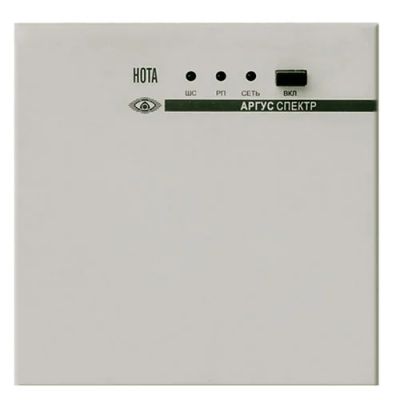

Прибор приемно-контрольный Нота (вар.1.00)

Прибор приемно-контрольный охранно-пожарный ППКОП 0104059-1-3 "Нота" предназначен для круглосуточного контроля состояния одного шлейфа сигнализации (ШС) в автономном режиме с включением устройств оповещения, а так же с передачей тревожного извещения на пульт централизованного наблюдения (ПЦН).
Область применения - автономная или централизованная охрана объектов: квартир, гаражей, дач, офисов, торговых помещений, складов и др.
Прибор осуществляет прием извещений посредством контроля величины сопротивления ШС.
В качестве извещателей, включаемых в ШС, могут использоваться охранные и пожарные извещатели электроконтактного и магнито-контактного типов ("ИО101-2, "Фольга", "ИО102-1/1А", "ИО102-2", "ИО102-4", "ИО102-5", "ИО102-6", "ИП 103-7", "ИП 105-2-1" и подобные); с выходом контактами реле ("Аргус-2", "Аргус-3", "Арфа", "Сокол-2", "Сокол-3", "Сова-2", "Фотон-9", "Фотон-СК", "Фотон-6", "Эхо-А" и подобные); питающиеся по ШС ("ИП 212-3С", "ИП 212-5М", "ИП 212-44", "Окно-5", "Волна-5", "Фотон-8", или аналогичные по выходным параметрам).

Особенности:
- Контроль одного шлейфа сигнализации (ШС) с включением устройств оповещения;
- Выход на пульт централизованного наблюдения (ПЦН );
- Режим работы прибора - непрерывный круглосуточный;
- Два режима работы: охранной сигнализации и пожарной сигнализации;
- Алгоритм работы прибора программируется пользователем с помощью установленных на плате перемычек;
- Простота и надёжность прибора в эксплуатации;
- Наличие встроенного источника резервного питания;
- Предусмотрена тактика постановки на охрану с "Закрытой" и "Открытой" дверью.
- Постановка и снятие с охраны может осуществляться кнопкой на передней панели, любым коммутационным элементом, подключенным к входу "УПР.";
- Включение в ШС электроконтактных и магнитоконтактных извещателей, извещателей с релейным выходом и извещателей с питанием по шлейфу;
- Разделение сигналов "Пожар" и "Неисправность" при включении в ШС только активных или только пассивных (НЗ) пожарных извещателей;
- Индикация: о текущем состоянии и памяти тревог по ШС и о состоянии источников питания. К прибору может быть подключен выносной светодиодный индикатор (выход "СО";
- Среднее время наработки на отказ прибора в дежурном режиме - не менее 40000 ч;
- Средний срок службы прибора не менее 8 лет;
- Конструкция прибора обеспечивает возможность его использования в настенном расположении;
- Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и взрывоопасных помещениях.

Технические характеристики :
Режимы работы: Постановка на охрану "с открытой дверью": неограниченное время выхода; постановка на охрану "с закрытой дверью": ограниченное время выхода (задержка на выход 60 сек.); постановка на охрану без задержки; возможность задержки на включение оповещения или исполнительных устройств (40 сек.).
Программируемые параметры: Режим охранной или пожарной сигнализации; наличие задержки на выход; наличие задержки на формирование сигнала на выходе "Звуковой Оповещатель (ЗО)"; ограничение длительности сигнала на выходе "ЗО"; наличие задержки на формирование сигнала на выходе "Сирена"; режим работы встраиваемого блока реле (БР); режим работы цепи питания извещателей "12В"; наличие блокировки выключения прибора переключателем "Вкл".
Виды извещений: "Питание", "Норма", "Тревога", "Неисправность", "Резервное питание", "Вскрытие".
Сопротивление ШС в режиме 4 - 7кОм
Номинальное напряжение в ШС 20 +/- 4 В
Номинальное сопротивление выносного резистора 5,6 кОм
Ток ШС в дежурном режиме 3,5 мА
Максимально допустимые токи и напряжения:
- реле ПЦН Выдача тревожного извещения размыканием контактов сигнального реле, 72 В, 30 мА
- блок реле (БР) для управления оповещением, вентиляцией и т.п =30 В/~220 В, 5 A
- сигнал на выходе звукового оповещения 12 B, 120 мА
- сигнал на выходе светового оповещения 12 В, 60 мА
- сигнал на выходе 12 В, 120 мА
Выход для питания извещателей 12 В, 150 мА
Напряжение питания 170 - 242 В
Потребляемая мощность не более 15 ВА
Ток потребления прибора от резервного источника питания:
- в дежурном режиме не более 60 мА
- в режиме тревоги не более 150 мА
Время работы прибора от резервного источника питания:
- в дежурном режиме 24 ч
- в режиме тревоги 3 ч
Габаритные размеры 190х190х60 мм
Диапазон рабочих температур -30...+50°С
