Описание
Состояние | Б/у |

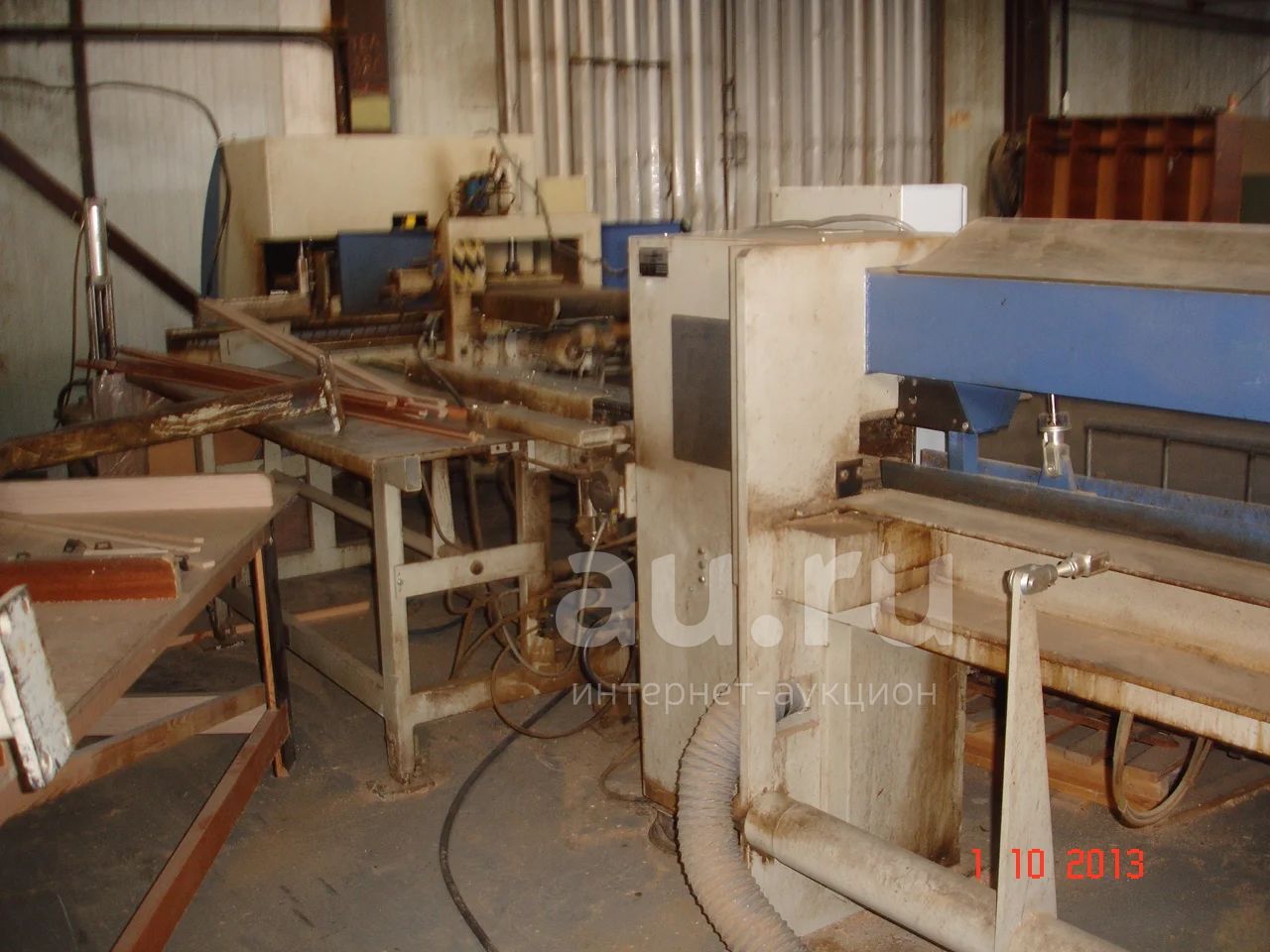

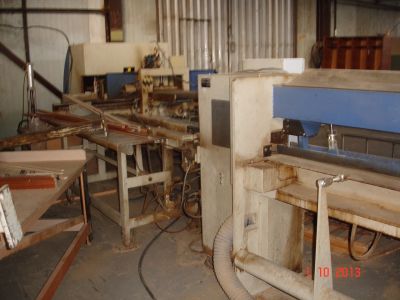

Установка для продольного сращивания деталей производства
фирмы GRECON- ProfiJoint 2005 г. выпуска
Размеры древесины для продольного сращивания ProfiJoint:
Входные длины мин.-150 мм макс.- 700мм средние-350мм
Длина обрабатываемой заготовки должна быть в среднем на 1/3 длиннее, чем ее ширина.
Толщина сращиваемых реек мин/ макс 20/50 мм
Ширина сращиваемых реек мин/ макс. 40/ 150 мм
Поперечное сечение мин. - 20х50 мммакс.-150х50 мм
Конечная длина сращенных реек мин/ макс. 3000 /6100 мм
Макс. площадь поперечного сечения сращиваемых реек при размере зубчато-клиновых шипов 10/11 мм макс. - 75 см2
Породы древесины - мягкие
Рабочая высота 900 / 875 мм
Тип клея ПВА
Электроэнергия 400 В силовая цепь24
ВУправляющая цепь 50 ц
Основной цвет установки RAL 7032 (галечно-серый)
Защитные кожухи NCS S 5030-R 80 B (синий)
ФРЕЗЕРНЫЙ УЗЕЛ С ПОДАЮЩЕЙ ТРАНСПОРТЕРНОЙ ЛЕНТОЙ тип
PROFIJOINT-150/500/700 RE
Фрезерный узел в правостороннем исполнении (загрузка в правом крайнем положении каретки) с транспортером, выполняющим функцию рабочего стола.
Особые характеристики:
- Стол для обработки с двумя пневматическими зажимами, горизонтальным и вертикальным,
обеспечивают удержание и точное выравнивание заготовок. Измельчитель для отрезания
базовой кромки заготовки (установка совпадения шипов). Непрямой привод.
- Оптимальная скорость вращения фрезерного шпинделя осуществляется приводом ременной
передачи
- Привод стола с частотным преобразователем
- Автоматическая система клеенанесения FlankenJet
Шипорезная каретка оснащена подвижным столом со стабильными шариковыми направляющими.
Гарантируется высокая точность сращивания на протяжении всего срока эксплуатации установки
Технические данные установки для продольного сращивания ProfiJoint:
Рабочая высота 925 мм
Ширина пакета 500 мм
Длина заготовки мин/ макс 150/700 мм
Высота фрезерования макс 150 мм
Диаметр фрезерного шпинделя 50 мм
Диаметр окружности резания фрезы 250 мм
Диаметр измельчителя 250 мм
Диаметр центрального соединительного патрубка в системе аспирации 250 мм
Подключение сжатого воздуха R1/2''
Мотор измельчителя 11 кВт
Мотор фрезы 15 кВт
Установленная мощность 21,5 кВт
Весь комплект установки соединен кабелями с распределительным шкафом
СТАНЦИЯ ПЕРЕДАЧИ К РУЧНОЙ ЗАГРУЗКЕ ПРЕССА тип EKR
150/500/1500
Ручная загрузка пресса. Детали, зашипованные и намазанные клеем, собираются вручную на
столе стык в стык.
- загрузочный стол, 500 мм шириной
- транспортерная лента, рабочая ширина 200 мм
- переставляемая линейка с боковыми роликами
- приводной транспортер точно соединяет заготовки при помощи боковой цепи и прижимных
роликов напротив.
- пневматический прижимной ролик сверху обеспечивает загрузку пресса
Разделение отфрезерованного пакета древесины на отдельные заготовки происходит вручную
прямо на выходной транспортер.
Заготовки перемещаются и удерживаются посредством движущейся цепи и подпружиненных
прижимных роликов.
Технические данные станции передачи:
Рабочая высота 900 мм
Ширина пакета 500 мм
Установленная мощность 1,0 кВт
ПРЕСС (РУЧНАЯ ЗАГРУЗКА) Тип ProfiJoint 10 / 6100 LI
Пресс со сбрасывателем на лево для прессования отфрезерованных заготовок с определенной
конечной длиной. Загрузка и процесс прессования происходит на одном рабочем уровне
Особенности пресса:
- Ручная загрузка через загрузочный стол
- Пневматическое перемещение верхних и боковых прижимов
- Установка длины при помощи деревянного упора
- Встроенная торцовочная пила
- Гидравлический цилиндр пресса с регулировкой давления
- Фиксированная длина прессования
После заполнения канала, производится торцовка. Отторцованная заготовка в процессе
прессования удерживается с четырех сторон. Величина усилия пресса зависит от сечения
ламели и устанавливается по диаграмме. После окончания прессования готовая деталь
отодвигается налево.
Технические данные:
Рабочая высота 900 мм
Ширина заготовки мин/макс 40/150 мм
Толщина заготовки мин/макс 20/50 мм
Длина прессования мин/макс 3000 - 6100 мм
Макс. усилие пресса 105 кН
Область регулировки 1:10
Диаметр пильного полотна 350 мм
Подключение аспирации 100 мм
Объем резервуара 8,4 л
Мощность гидроагрегата 2,2 кВт
Мощность пилы 2,2 кВт
ПАКЕТ БЕЗОПАСНОСТИ
Соответствие нормам CE, тормоза электродвигателей, защитные ограждения, концевые
