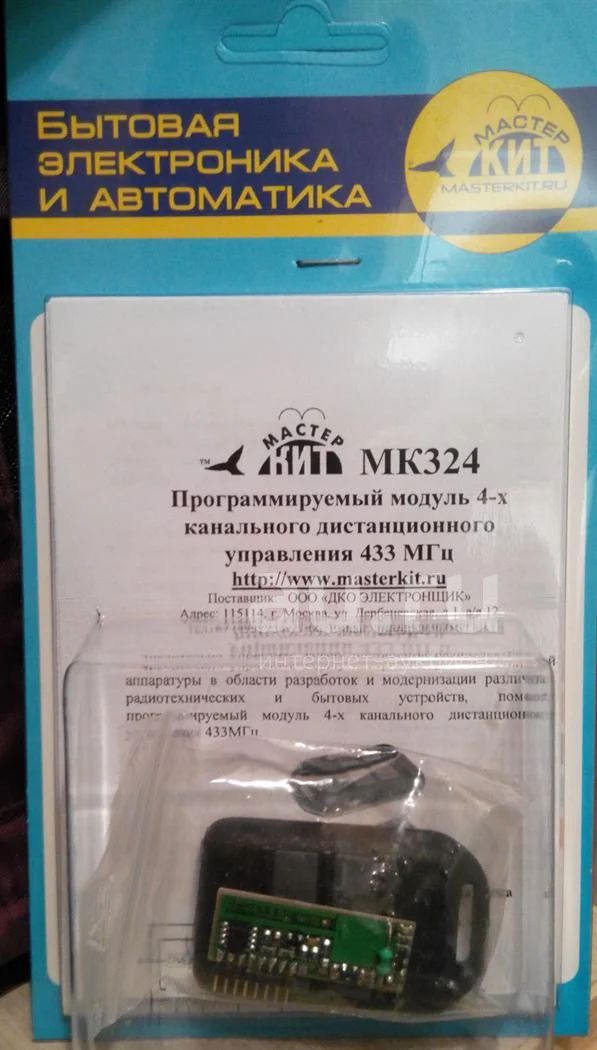

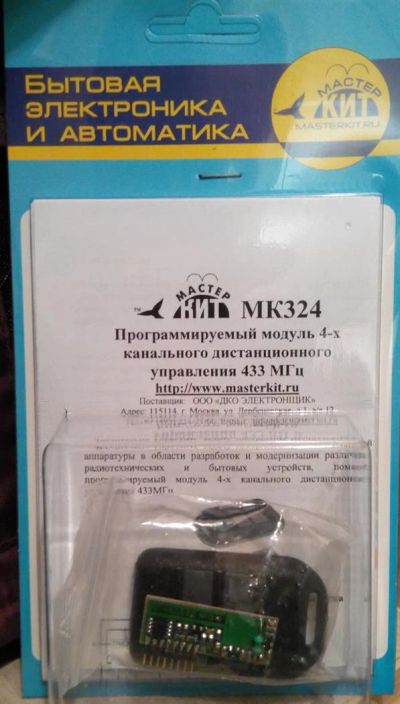

MK324 - Дистанционное управление 433 МГц, 4 канала, программируемый модуль

Назначение.
Устройство предназначено для управления электробытовыми
приборами (жалюзи, кондиционеры, электровентиляторы,
автоматические ворота, игрушки и т.д.), системами доступа и
охранными системами.

Технические характеристики.
Передатчик.
Напряжение питания: 12 В.
Ток потребления: 4 мА.
Частота: 433,92 МГц.
Тип модуляции, используемой для передачи кода:
ШИМ.
Разрядность: 16 бит.
Выходная мощность: 1 мВт.
Габаритные размеры: 62х29 мм.

Приемник.
Напряжение питания: 3 - 5 В.
Ток потребления: 6 мА.
Максимальная нагрузка выходов: 15 мА.
Максимальная нагрузка выходов (NPN): 150 мА.
Частота: 433,92 МГц.
Полоса пропускания: 10 МГц.
Чувствительность: 5 мкВ.
Время включения: 1 с.
Количество комбинаций кода: 65536.
Дальность (прямая видимость): 30 м.
Габаритные размеры: 40х15 мм.

Краткое описание.
Устройство дистанционного управления представляет собой
комплект из четырехкнопочного передатчика, сделанного в виде
брелока размером 62х29 мм, на верхней панели которого
находятся 4 кнопки управления, соответствующие 4-м каналам,
а также приемника, в виде платы размером 40х15 мм.
Передача команд осуществляется по радиоканалу широтно-
импульсной модуляцией на частоте 433 МГц.
Дальность действия в условиях прямой видимости составляет
порядка 30 м и может изменяться в зависимости от рельефа
местности, застроенности железобетонными сооружениями,
всевозможных источников помех (радиостанции, линии
электропередач, компьютеры и т.п.).
Для повышения помехозащищенности приемника его необходимо
экранировать, а по питанию установить помехоподавляющий
фильтр.
Для повышения дальности рекомендуется применение
четвертьволновой проволочной антенны длиной 18 см.

Режимы работы.
1. Кодер-декодер (режим четырехкомандной системы
радиоуправления с возможностью одновременной передачи до
трех команд).
2. Триггер 1 (режим модуля, в котором на всех выходах,
независимо друг от друга, уровни логической единицы могут
удерживаться и переключаться в изначальное состояние только
по приходу следующих команд с брелока-передатчика).
3. Триггер 2 (вариант триггера, в котором фиксация
логических уровней возможна только на одном из выходов
приемника, т.к. принцип работы данного режима основан на
показаниях последней команды, переданной с пульта ДУ.
Исключением является лишь повторная передача последней
команды, которая приводит триггер в нулевое состояние).
4. Двухразрядный счетчик (модуль работает как два
независимых двухразрядных счетчика, выходы которых, изменяют
свои показания в зависимости от перебора команд каждой пары
кнопок брелока-передатчика).
5. Таймер (время работы определяется в меню программирования
модуля и имеет диапазон времени от 1 секунды до 60 минут).
6. Мотор (режим управления электродвигателем, с помощью
которого можно обеспечить дистанционный контроль любых
механизмов, содержащих не более одного электропривода).
7. Бегущие огни (заложено три наиболее распространенных
варианта световых эффектов: «бегущий огонь», «бегущая тень»
и «перемигивание».
8. Четырехразрядный счетчик (используется в 16-ти канальном
коммутаторе, с применением дополнительного дешифратора 4х16,
а также для устройств, где может понадобиться данный режим).
9. Центральный замок (работает по принципу интерфейса
центрального замка большинства автомобилей, в которых
применяются электрические приводы дверей. По приходу команд
с пульта ДУ, (кн.1 или кн.2) соответствующие выходы модуля
(1 или 2) выдают импульсы логической единицы длительностью
0,7 с. для открывания или закрывания дверей. Предусмотрена
возможность управления центральным замком и с самого модуля
по внешним входам (1 и 2) низким логическим уровнем).
10. Программирование брелоков (максимально 50 шт.).

Программирование системы осуществляется непосредственно с
пульта ДУ и сводится к выбору в меню одного из режимов
работы. После выполненной процедуры, система полностью
готова к работе и необходимо лишь подключить модуль
приемника к исполнительным устройствам.
