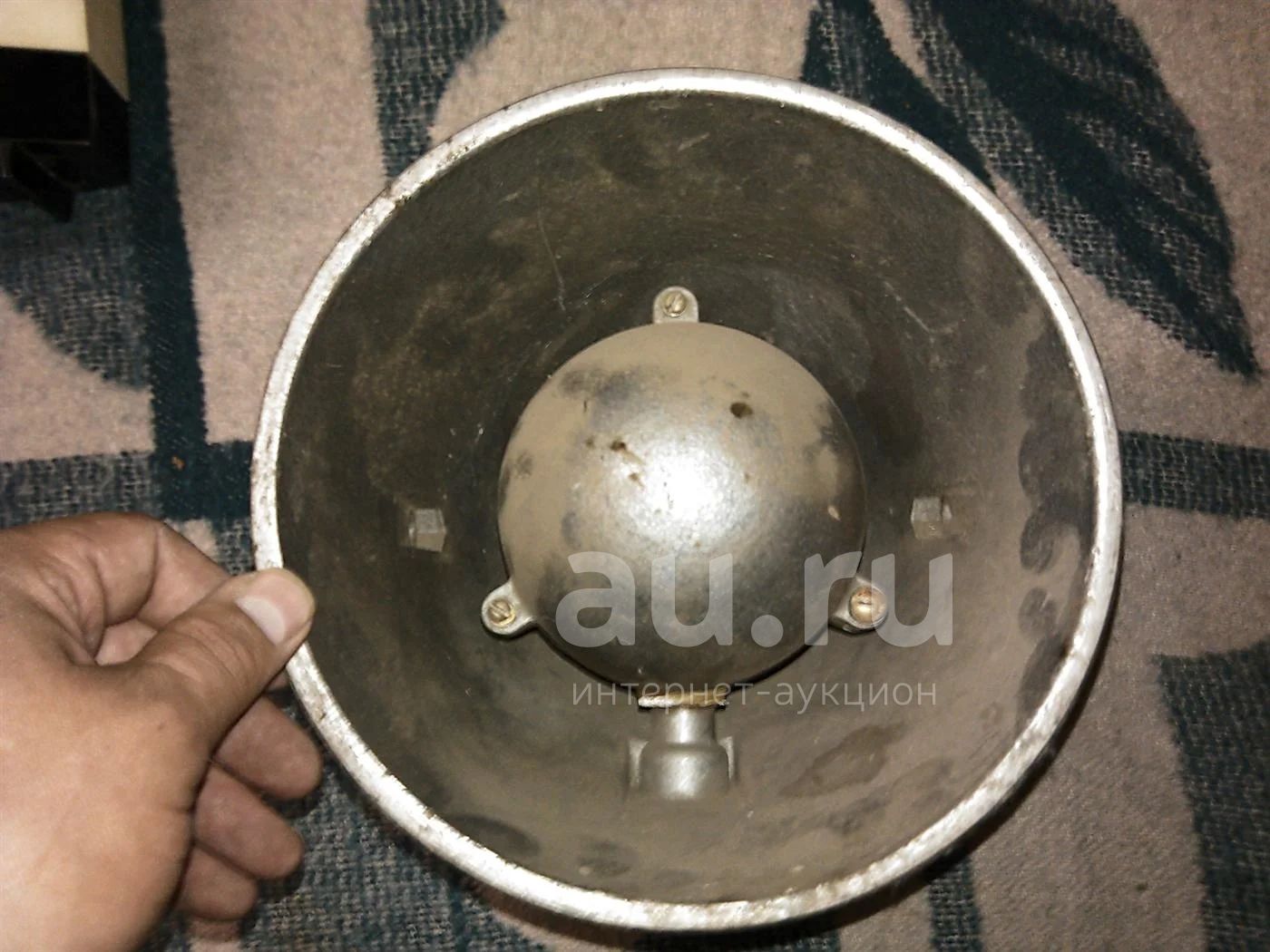

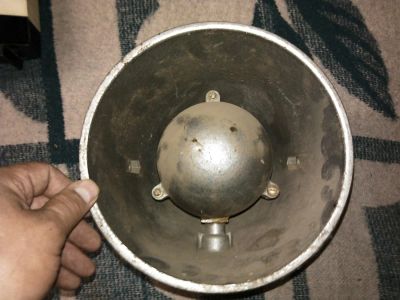

Громкоговоритель рупорный ГР-1

Громкоговоритель ГР-1 предназначен для воспроизведения речевых передач на открытых местах и в помещениях с высоким уровнем шумов. Исполнение громкоговорителя водозащищенное. Громкоговоритель может быть включен на мощность 10, 5 и 2 Вт. Переключение на различную мощность осуществляется перепайкой провода на вставке разъема. Включение громкоговорителя на различные мощности производится согласно электрической принципиальной схеме.

Основные электроакустические параметры ГР-1Л:

• номинальное линейное напряжение — 30 В;

• номинальный диапазон частот — 500 — 3500 Гц;

• модуль полного электрического сопротивления на частоте 1000 Гц — 90, 180 и 450 Ом;

• среднее стандартное звуковое давление — не менее 1 Па;

• коэффициент нелинейных искажений на частоте 1000 Гц — не более 10%;

• неравномерность частотной характеристики звукового давления — не более 15 дБ.

Основные узлы громкоговорителя: головка, согласующий трансформатор, свернутый рупор и штепсельный разъем.

Громкоговоритель может быть повернут вниз относительно горизонтальной оси на угол до 280. Установка громкоговорителя устьем рупора вверх не допускается.
