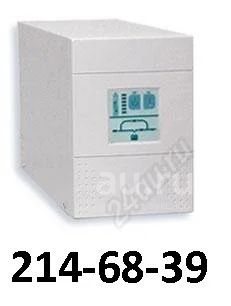

ИБП (UPS) ДПК-1/1-1-220 / двойное преобразование со стабилизацией выходного напряжения и частоты / высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке

Источники бесперебойного питания переменного напряжения с двойным преобразованием (UPS double conversion, старое обозначение - UPS on-line) серии ДПК предназначены для надежной защиты электрооборудования от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавление высоковольтных импульсов и высокочастотных помех, поступающих из сети.

ИБП с двойным преобразованием энергии обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот, обеспечивая синусоидальную форму выходного напряжения.

Используются для ответственных потребителей электроэнергии, предъявляющие повышенные требования к качеству электропитания (сетевое оборудование, файловые серверы, рабочие станции, персональные компьютеры, оборудование вычислительных и телекоммуникационных центров, системы управления технологическим процессом и т.д.), мощность потребления которых не превышает 1000ВА.

ИБП с внешними аккумуляторами большой емкости (исполнение ДПК-1/1-1-220-М) является оптимальным решением для обеспечения электропитания систем управления котельного газового оборудования.

Конструктивные особенности:

Конструктивное исполнение блока UPS - прямоугольный металлический корпус, имеющий съемные боковые стенки, заднюю панель и хомут-держатель аккумуляторной батареи. На передней панели блока расположены кнопки управления UPS "ВКЛ/ВЫКЛ инвертор", светодиодные индикаторы для отображения текущего состояния (режима работы) UPS и светодиодная индикаторная линейка, указывающая % нагрузки при сетевом режиме или % остаточной емкости батареи при автономном режиме.

На задней панели расположены сетевой разъем, две IEC/SAA ("компьютерные" и одна EURO-розетка для подключения нагрузок, разъем для подключения дополнительных внешних аккумуляторных модулей, сетевой выключатель, автомат защиты, коммуникационный порт RS-232 (разъем DB9).

Функциональные особенности:

двойное преобразование со стабилизацией выходного напряжения и частоты;

синусоидальная форма выходного напряжения;

высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке;

"холодный" старт;

высокая степень фильтрации помех (наличие EMI фильтра и подавление выбросов (высоковольтных импульсных помех) напряжения;

автотестирование, контроль за состоянием и защита от полного разряда АБ;

автоматический переключатель резерва (bypass);

индикация уровня потребляемой мощности и заряда АБ;

световая и звуковая индикация (сигналы тревоги) при перегрузке, неисправности, высокой температуре, недопустимом отклонении параметров сети, недопустимом разряде АБ;

возможность контроля, управления и мониторинга состояния ИБП и сети через интерфейс RS232 посредством специализированного программного обеспечения “ИБП-Монитор” или “СБП для рабочих групп”;

система оповещения потребителя при помощи SMS-сообщений;

опциональная плата дистанционной сигнализации (сухие контакты);

возможность подключения внешнего аккумуляторного модуля к разъему постоянного тока ИБП.

Технические характеристики

Диапазон входных напряжений (без перехода на АБ), В (120...300)* 160...300

Выходная мощность (при полной нагрузке), ВА 1000

Точность выходного напряжения, % 2

Коэф. искажения синусоидальности

выходного напряжения (Ки), % линейная нагрузка 3

нелинейная нагрузка 6

Крест-фактор 3/1

Перегрузочная способность инвертора менее 110% длительно без перехода

на Bypass

110%...150% 30 c

более 150% 200 мс

Встраиваемые АБ:

герметичные,

необслуживаемые,

свинцово-кислотные время заряда, не более, ч 5

емкость, А*ч 7

напряжение, В 12

количество, шт 3

Время автономной работы при полной нагрузке, не менее, мин 6

Габариты (ВхШхГ), мм 220х145х405

Масса (с АБ), кг 13

* при < 50% нагрузки

Условия эксплуатации

Режим работы круглосуточный

Диапазон температур окружающей среды,oС 0...+40

Относительная влажность воздуха, не более, % 95

Атмосферное давление, кПа 96...104

Степень защиты по ГОСТ 14254-80 IP20 (не герметизирован)

ПО "ИБП-Монитор" ИБП переменного напряжения серии ДПК

Программное обеспечение "ИБП-Монитор" предназначено для конфигурирования, мониторинга и управления работой источников бесперебойного питания серии ДПК.

Основные функции

отображение текущего состояния ИБП и параметров электропитания: величина и частота входного напряжения, величина выходного напряжения, процент нагрузки ИБП, уровень заряда батарей, температура ИБП, режимы работы;

автоматическое завершение работы компьютера с сохранением рабочих файлов и последующим выключением ИБП при аварии электросети;

оповещение пользователя по электронной почте о режимах работы ИБП и аварийных ситуациях;

ведение журналов мониторинга и событий;

выполнение по графику следующих задач: выключение ИБП и ПК с возможностью последующего включения через заданный интервал, тестирование ИБП;

Минимальные требования к оборудованию:

процессор: не ниже Intel Pentium 60;

ОЗУ: не менее 64 Мбайт;

3 Мбайт дискового пространства;

один свободный COM-порт;

операционная система Microsoft Windows 2000/2003/XP/Vista.

ПО "СБП ДПК для рабочих групп" ИБП переменного напряжения серии ДПК

Настоящее программное обеспечение предназначено для организации системы бесперебойного питания (далее "СБП" группы компьютеров, соединенных в ЛВС, на основе ИБП серии ДПК.

Функциональные возможности:

Система автоматического завершения работы:

При аварии сети служба сервера СБП по истечении времени автономной работы ИБП, указанного в настройках службы, либо при разряде аккумуляторных батарей ИБП, оповещает клиентов СБП по ЛВС о необходимости завершения работы, производит закрытие приложений, запущенных на сервере, с автоматическим сохранением открытых файлов, затем завершает работу операционной системы сервера и выключает ИБП.

Служба сервера СБП запускается как системный сервис и не требует входа пользователя в систему.

Клиентские агенты СБП, получив от сервера СБП оповещение о завершении работы, производят закрытие приложений, запущенных на клиентских ПК, с автоматическим сохранением открытых файлов, и завершают работу операционной системы ПК.

Локальное и удаленное управление:

Для управления службой СБП используется интерфейсный модуль "ИБП-Монитор"
