Стабилизатор напряжения ССК-3-36-380 / стабилизация фазного напряжения / автоматическое отключение нагрузки потребителя при перегрузке или коротком замыкании / светодиодная индикация состояния стабилизатора

Ранее выпускались в г.Тула (ЗАО "Тэнси-Техно" под торговой маркой "Штиль" в серии "М"

Стабилизаторы напряжения ССК-3-36-380 предназначены для электропитания компьютеров и оборудования Brand Name, дорогостоящего медицинского оборудования, оборудования предприятий и фирм, предъявляющего особые требования к питающей электросети, различной профессиональной и бытовой HI-END аудио видео техники, высокоточной измерительной аппаратуры и приборов, других устройств, мощность потребления которых не превышает 36000ВА.

Конструктивные особенности

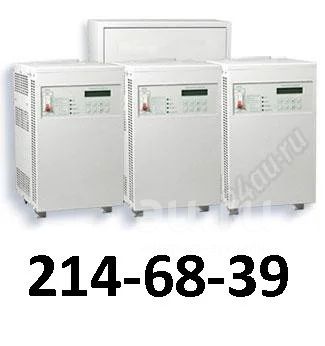

трехфазный стабилизатор напряжения выполнен в металлическом корпусе и состоит из следующих блоков: 3 блока стабилизации, построенных на базе однофазных стабилизаторов ССК-1-12-220

Функциональные особенности

стабилизация фазного напряжения;

автоматическое отключение нагрузки потребителя при появлении на выходе блока опасного пониженного или повышенного напряжения;

автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона;

автоматическое отключение нагрузки потребителя при перегрузке или коротком замыкании;

цифровая индикация на панели управления стабилизатора: значения входного и выходного напряжения, выходного тока, температуры, мощности нагрузки, перегрузки;

светодиодная индикация состояния блока стабилизатора и сигналы звукового оповещения;

температурный контроль и принудительный обдув при перегреве;

возможность удаленного управления и мониторинга с персонального компьютера;

сохранение рабочего состояния стабилизатора при кратковременных перегрузках до 150%;

устройство самодиагностики и блокировки в случае выхода из строя блока силовых ключей.

ВНИМАНИЕ! Суммарная потребляемая мощность электроприборов, подключаемых к стабилизатору напряжения по любой фазе, не должна превышать выходную мощность одного канала стабилизатора.

ВНИМАНИЕ! НЕ РЕКОМЕНДУЕТСЯ подключать к стабилизатору напряжения электродвигатели, отдельно или в составе оборудования, мощность потребления по любой из фаз которых превышает 1/3 мощности одного канала стабилизатора.

Параметры одного канала стабилизации

Номинальая мощность однофазного стабилизатора, 12000

Рабочее напряжение питающей сети, В* 154...270 154...270 154...270 154...270

Допустимое напряжение питающей сети, В* 130...285 130...285 130...285 130...285

Рабочий диапазон выходных напряжений стабилизатора, В 220±5% 220±5% 220±5% 220±5%

Мощность, потребляемая в режиме холостого хода при Uвх=220В, ВА 20

Частота питающей сети, Гц 50 ± 2,5%

Время восстановления стабилизированного напряжения при:

- скачкообразном изменении напряжения:

от 154 до 270 В

от 270 до 154 В

- скачкообразном изменении нагрузки от 0 до 100%

не более 0,04 с

не более 0,2 с

не более 0,04 с

* Рабочий и предельный диапазоны входного напряжения указаны для номинального значения выходного напряжения 220В, установленного при изготовлении стабилизатора напряжения.

Условия эксплуатации

Режим работы круглосуточный

Диапазон температур окружающей среды,oС 10...35

Относительная влажность воздуха при температуре 25°С не более, % 80

Атмосферное давление, кПа 96...104

Степень защиты по ГОСТ 14254-96 IP20 (не герметизирован)

Конструктивные особенности

щит выполнен в виде металлического подвесного шкафа с запираемой передней дверцей;

автоматические выключатели, выключатель-расцепитель, клеммные колодки (далее "клеммы", контактор, переключатели и устройство контроля выходного 3-х фазного напряжения располагаются внутри металлического корпуса;

на правой боковой стенке шкафа расположена рукоятка рубильника.

Устройство и принцип работы

.отклонение выходного напряжения стабилизаторов любой из фаз за пределы установленного рабочего диапазона (заводская установка: 220В±11%);

перекос фаз больше установленного значения (заводская установка: 20В).

При возвращении напряжения в допустимые пределы, устройство А1 после окончания установленной временной задержки самостоятельно включает контактор.

ПО "Элефант" для стабилизаторов напряжения серии ССК

Зачастую бывает очень сложно понять, что же на самом деле происходит с электропитанием в Вашем доме, офисе, на даче. Отчего, как огни на новогодней елке, мигают лампочки, а новенький холодильник жалобно гудит? Проблемы на подстанции? Сосед осваивает новую для себя профессию сварщика? Или уже проводка не выдерживает? И когда Вы, не в силах больше терпеть этот "беспредел", наконец вызываете электрика, то согласно незыблемому "закону подлости" именно в это время вашу электросеть посещает "просветление" - в розетке ровно 220 вольт, не больше, не меньше, свет не мигает, в общем, все в порядке. А электрик недоуменно спрашивает: "а в чем, собственно, проблема?" Вам остается только развести руками. Обычно для решения этой проблемы требуется установка специального самописца, который регистрирует параметры электросети в виде графика на рулоне бумажной ленты. После ее анализа квалифицированный эксперт может дать заключение о качестве электропитания и дать рекомендации по его улучшению. Но где взять самописец? Покупать его - вроде бы незачем: заплатить немалые деньги только для того, чтобы попользоваться один раз, а потом закинуть на пыльный чердак? Непрактично! Взять в аренду? А где? В общем, одна большая проблема.

К счастью, существует более элегантное решение. Приобретая наш стабилизатор серии ССК, Вы БЕСПЛАТНО получаете комплекс программ для анализа качества электропитания. Достаточно подключить к специальному разъему стабилизатора персональный компьютер - и Ваш самописец готов.

Программное обеспечение «Элефант» предназначено для мониторинга и управления стабилизаторами напряжения серии ССК, состоит из двух программных модулей: "Элефант-Монитор" и "Элефант-График".

Программа "Элефант-Монитор" позволяет:

визуально контролировать входное и выходное напряжение стабилизатора, ток нагрузки;

настраивать пороги отключения нагрузки по выходному напряжению, включать или выключать звуковое сопровождение;

производить мониторинг работы стабилизатора.

Мониторингом называется процесс записи в файл информации о значениях входного и выходного напряжения, тока нагрузки и температуры стабилизатора, измеряемых через заданные интервалы времени, а также запись информации о следующих событиях:

переход стабилизатора на другой силовой ключ при изменении входного напряжения, указывается номер ключа и значение напряжения принятия решения;

отключение нагрузки при срабатывании защиты;

подключение нагрузки;

отсутствие связи со стабилизатором;

запуск стабилизатора после отключения или сброса.
