Радиотестер TR-0608

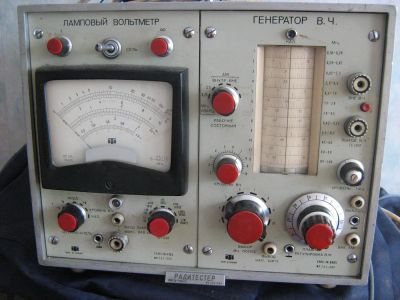

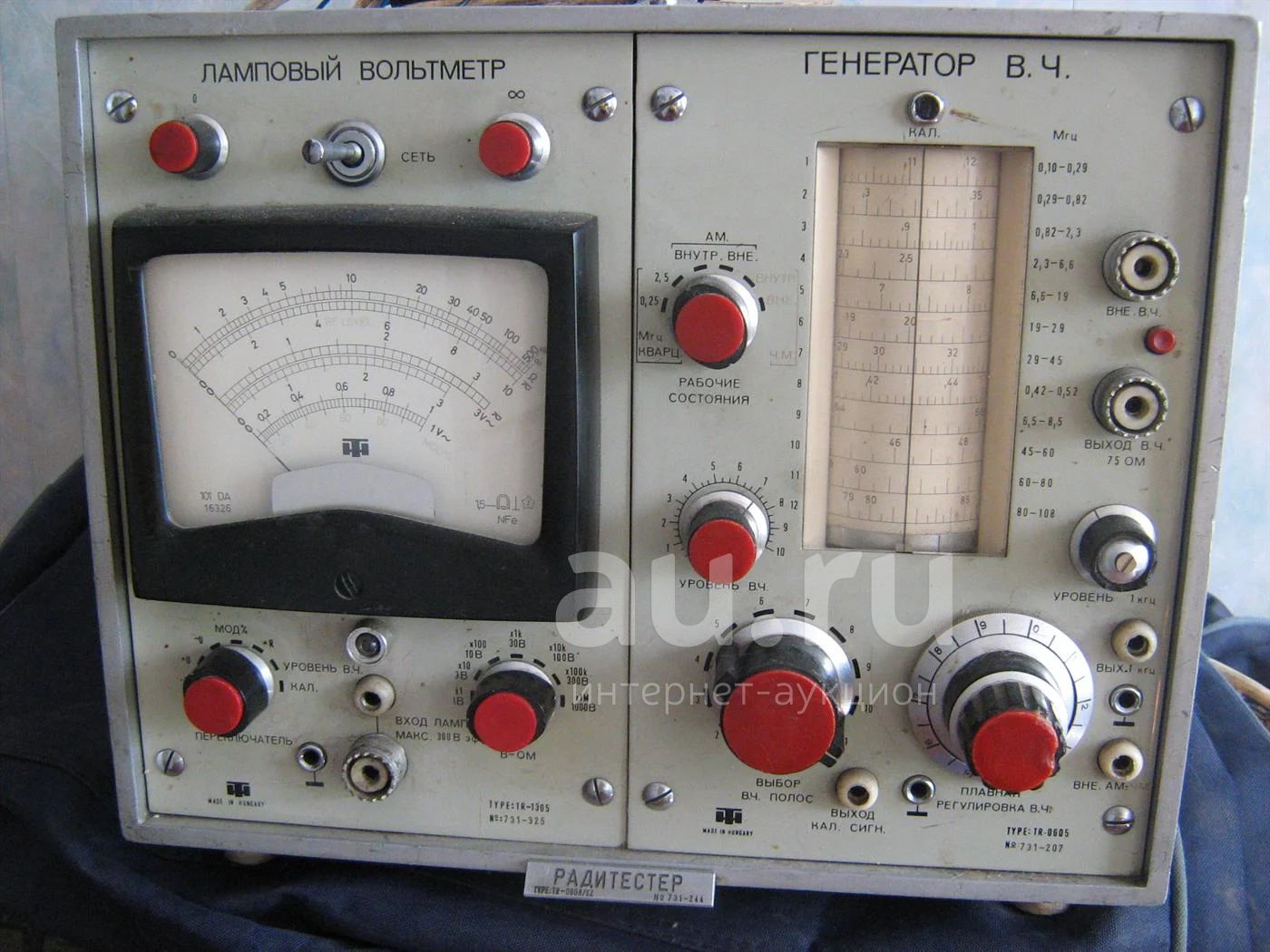

Прибор (рис. 5-10) предназначен для проверки цепей высокой, промежуточной и звуковой частот, измерения частоты, а также измерения переменного и постоянного напряжений и сопротивлений постоянному току при ремонте и настройке радиоприёмников.

Основные технические характеристики

Диапазон частот — 0,1 ... 108 МГц (разбит на 12 поддиапазонов: ОД... 0,29; 0,29 ... 0,82; 0,82 ... 2,3; 2,3... 6,6; 6,6... 19; 19 ...29; 29 ... 45; 0,42 ... 0,52; 6,5... 8,5; 45... 60; 60 ... 80; 80 ... 108 МГц).

Погрешность установки частоты — не более ±1%.

Выходное напряжение — 50 мВ.

Выходное сопротивление — 75 Ом.

Модуляция:

внутренняя амплитудная синусоидальным сигналом (коэффициент амплитудной модуляции до 30 %) частотой 1000 Гц;

внутренняя частотно-модулированным сигналом частотой 1000 Гц;

внешняя амплитудная сигналом (коэффициент амплитудной модуляции до 30 %) частотой 50 Гц... 15 кГц: внешняя частотно-модулированным сигналом частотой 50 Гц... 15 кГц с девиацией ±25 кГц.

6. Диапазон частот индикатора частоты — 0,25... 108 МГц, выходное напряжение — не менее 50 мВ, погрешность измерения частоты—не более ±1%.

Частотная погрешность генератора звуковой частоты (1000 Гц)—не более ±3%, выходное напряжение — 0... 1 В, выходное сопротивление — 1 кОм.

Пределы измерения параметров электронным вольтметром: постоянного напряжения — 50 мВ ... 1000 В, переменного напряжения — 50 мВ... 300 В, сопротивления постоянному току — 1, 10, 100 кОм, 1, 10, 100, 1000 МОм.

Погрешности измерения параметров электронным вольтметром; постоянного и переменного напряжений — ±5%, сопротивления постоянному току ±5% на пределах 1, 10, 100, 1000 кОм и ±10% — на остальных пределах.

10. Питание прибора осуществляется от сети напряжением ПО, 127, 220 или 240 В частотой 50 Гц, потребляемая мощность — 50 В А
