Контроллер SMH 2010
Удалён продавцом.
4 мая 2018 16:16
Контроллер SMH 2010
Начальная цена
5 500 руб.
Блиц-цена
5 501 руб.
Начальная цена
5 500 руб.
Блиц-цена
5 501 руб.
Удалён(4 мая 2018 16:16)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |
Цена вместе с доставкой.
Segnetics SMH 2010 в наличие 1 шт.

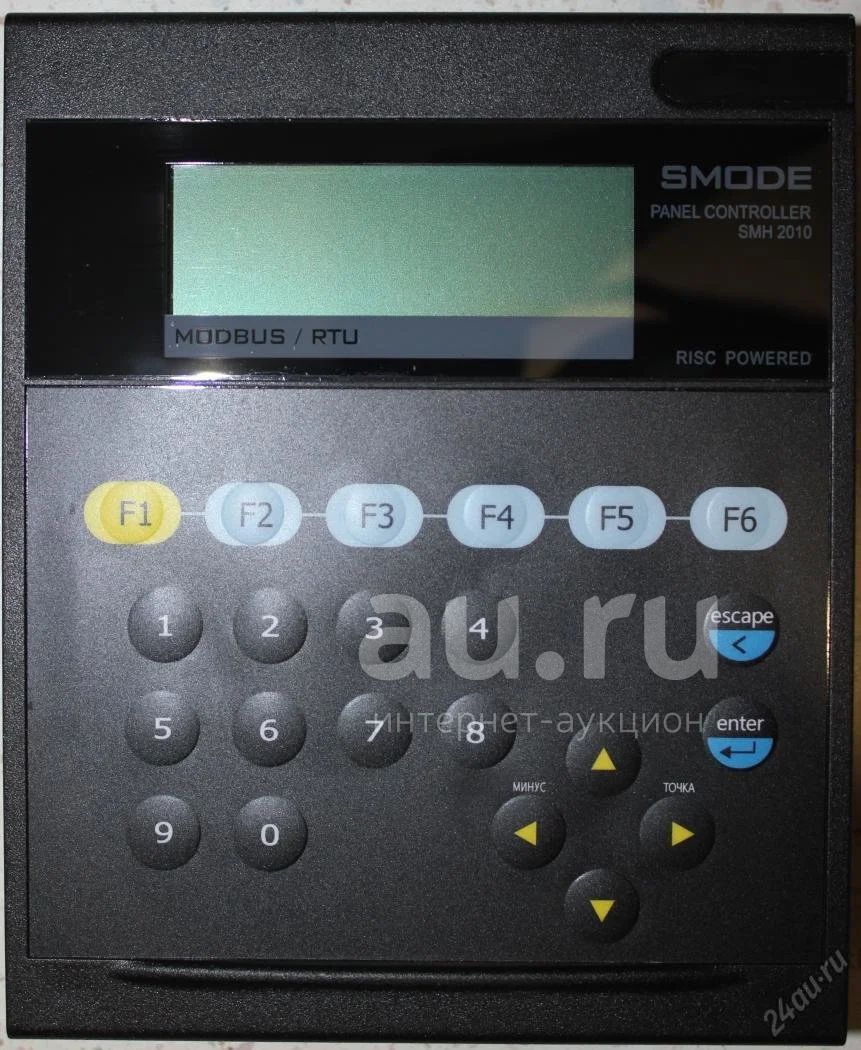

Контроллер SMH 2010 представляет собой пластмассовый корпус с габаритными размерами 169х138х32 мм, состоящий из пластмассового корпуса (и одновременно – передняя панель), металлической крышки сзади и группы разъемов под винт. Крышка привинчена к корпусу 4-мя винтами. Разъемы под винт в съемном исполнении.
Технические характеристики SMH 2010
Количество дискретных
выходов: 8
Тип дискретных выходов: Транзистор с открытым стоком
Максимальный ток нагрузки
выходов: 1 А, (продолжительная работа )
5 А, (импульс 300 мкс, скваж. 50)
Напряжение выходной
нагрузки: 50 В постоянный ток (макс.)
Количество дискретных
входов (max): 12
Уровень напряжения
сигнала дискретных входов: Логический «0» - от 0 до 3.4 VDC
Логическая «1» - от 4.0 до 50 VDC
Частота по
входам: 100 Гц
Количество аналоговых
входов:
- для термометров
сопротивления (max): 4 канала
- для сигнала 0...10 В: 6 каналов
- для сигнала 4...20 мА: 6 каналов
Разрешение аналоговых
входов: 10 бит
Количество аналоговых
выходов (max): 4 ( 0 – 10 в)
Разрешение аналоговых
выходов: 10 бит
Нагрузочная способность
аналогового выхода: 3 мА
Последовательные порты: 1 – RS 485
1 – RS 232 с оптоизоляцией
1 - RS 485 с оптоизоляцией
Встроенный протокол: Modbus RTU SB - 2
Расширение: до 128 каналов
Шина расширения: RS 485
Память программ
управления: 128 Кбайт
ОЗУ: 32 Кбайт
EEPROM: 64 кбайт
Цикл опроса: минимум 10 мс1
Часовой таймер (WDT): встроен
Клавиатура пленочная: 22 кнопки, 6 функциональных
ЖКИ монохромный: 4 строки х 20 символов, LED -
подсветка
Корпус: ABS пластик
Напряжение питания: 24 В AC/DC
Рабочее напряжение: 18 … 36 В DC
15 … 30 В DC
Энергопотребление макс.: 4.5 Вт
Тип клемм: Combicom
Максимальное сечение
подключаемого проводника: 2.5 мм2
Изоляция: не менее 20 МоМ между каждым
входом и корпусом
Время сброса программы: 2 сек (прерывание по питанию
случается при снижении питания
менее 80% номинала на время,
большее времени прерывания
питания).
Вес устройства макс.: 500 г
Защита памяти: При отключении питания
полностью сохраняется
содержимое памяти; без
использования батареи
сохраняется содержимое только
EEPROM, FLASH
Ресурс батареи: 20 000 часов
Функции самодиагностики: Неисправности ЦПУ (сторожевой
таймер), сбой шины
входов /выходов, сбой памяти.
Степень защиты: IEC IP65 (по лицевой панели)
Применение SMH 2010 в сетях ModBus
SMH 2010, как и любой компьютер, способен поддерживать сетевые функции. Изначально предусматривалось, что он будет работать по протоколу ModBus, поскольку данный протокол является техническим стандартом де-факто и не требует дополнительной аппаратной поддержки – только программной. Физическим каналом для передачи данных является RS485(232), для этого на контроллере SMH 2010 предусмотрены соответствующие последовательные порты.
В большинстве случаев контроллер SMH 2010 в панельной конфигурации удобно использовать как мастер, так как он сочетает в себе возможности операторской панели и его очень легко программировать средствами SMLogix. Благодаря этим свойствам можно создавать системы, состоящие из различных устройств, а в качестве шины расширения применять ModBus.
Применяя контроллер SMH 2010 в качестве мастера можно получить систему со следующими отличительными особенностями.
1. Нужное количество каналов набирается соответствующим количеством плат типа C2010C-…-00.
2. Опрос и управление другими устройствами, поддерживающими ModBus, позволяет упростить подключения и сэкономить на стоимости дискретных или аналоговых каналов.
3. Работа с такими сложными устройствами как, например, частотные преобразователи, кардинально меняется, так как по сети можно обмениваться несравнимо большим количеством параметров, чем параллельным управлением, типа «Авария ПЧ – дискретный вход контроллера», «Управление оборотами – аналоговый выход контроллера».
Главным достоинством SMH 2010 как ModBus-устройства является легкость его программирования. В системе программирования SMLogix соответствующие переменные отображаются графически в виде FBD-блоков, а детали протокола скрыты от пользователя и реализуются исполнительным ядром контроллера. Таким образом, работая с контроллером SMH 2010, необязательно быть специалистом в области ModBus, чтобы пользоваться его преимуществами.
Segnetics SMH 2010 в наличие 1 шт.
Контроллер SMH 2010 представляет собой пластмассовый корпус с габаритными размерами 169х138х32 мм, состоящий из пластмассового корпуса (и одновременно – передняя панель), металлической крышки сзади и группы разъемов под винт. Крышка привинчена к корпусу 4-мя винтами. Разъемы под винт в съемном исполнении.
Технические характеристики SMH 2010
Количество дискретных
выходов: 8
Тип дискретных выходов: Транзистор с открытым стоком
Максимальный ток нагрузки
выходов: 1 А, (продолжительная работа )
5 А, (импульс 300 мкс, скваж. 50)
Напряжение выходной
нагрузки: 50 В постоянный ток (макс.)
Количество дискретных
входов (max): 12
Уровень напряжения
сигнала дискретных входов: Логический «0» - от 0 до 3.4 VDC
Логическая «1» - от 4.0 до 50 VDC
Частота по
входам: 100 Гц
Количество аналоговых
входов:
- для термометров
сопротивления (max): 4 канала
- для сигнала 0...10 В: 6 каналов
- для сигнала 4...20 мА: 6 каналов
Разрешение аналоговых
входов: 10 бит
Количество аналоговых
выходов (max): 4 ( 0 – 10 в)
Разрешение аналоговых
выходов: 10 бит
Нагрузочная способность
аналогового выхода: 3 мА
Последовательные порты: 1 – RS 485
1 – RS 232 с оптоизоляцией
1 - RS 485 с оптоизоляцией
Встроенный протокол: Modbus RTU SB - 2
Расширение: до 128 каналов
Шина расширения: RS 485
Память программ
управления: 128 Кбайт
ОЗУ: 32 Кбайт
EEPROM: 64 кбайт
Цикл опроса: минимум 10 мс1
Часовой таймер (WDT): встроен
Клавиатура пленочная: 22 кнопки, 6 функциональных
ЖКИ монохромный: 4 строки х 20 символов, LED -
подсветка
Корпус: ABS пластик
Напряжение питания: 24 В AC/DC
Рабочее напряжение: 18 … 36 В DC
15 … 30 В DC
Энергопотребление макс.: 4.5 Вт
Тип клемм: Combicom
Максимальное сечение
подключаемого проводника: 2.5 мм2
Изоляция: не менее 20 МоМ между каждым
входом и корпусом
Время сброса программы: 2 сек (прерывание по питанию
случается при снижении питания
менее 80% номинала на время,
большее времени прерывания
питания).
Вес устройства макс.: 500 г
Защита памяти: При отключении питания
полностью сохраняется
содержимое памяти; без
использования батареи
сохраняется содержимое только
EEPROM, FLASH
Ресурс батареи: 20 000 часов
Функции самодиагностики: Неисправности ЦПУ (сторожевой
таймер), сбой шины
входов /выходов, сбой памяти.
Степень защиты: IEC IP65 (по лицевой панели)
Применение SMH 2010 в сетях ModBus
SMH 2010, как и любой компьютер, способен поддерживать сетевые функции. Изначально предусматривалось, что он будет работать по протоколу ModBus, поскольку данный протокол является техническим стандартом де-факто и не требует дополнительной аппаратной поддержки – только программной. Физическим каналом для передачи данных является RS485(232), для этого на контроллере SMH 2010 предусмотрены соответствующие последовательные порты.
В большинстве случаев контроллер SMH 2010 в панельной конфигурации удобно использовать как мастер, так как он сочетает в себе возможности операторской панели и его очень легко программировать средствами SMLogix. Благодаря этим свойствам можно создавать системы, состоящие из различных устройств, а в качестве шины расширения применять ModBus.
Применяя контроллер SMH 2010 в качестве мастера можно получить систему со следующими отличительными особенностями.
1. Нужное количество каналов набирается соответствующим количеством плат типа C2010C-…-00.
2. Опрос и управление другими устройствами, поддерживающими ModBus, позволяет упростить подключения и сэкономить на стоимости дискретных или аналоговых каналов.
3. Работа с такими сложными устройствами как, например, частотные преобразователи, кардинально меняется, так как по сети можно обмениваться несравнимо большим количеством параметров, чем параллельным управлением, типа «Авария ПЧ – дискретный вход контроллера», «Управление оборотами – аналоговый выход контроллера».
Главным достоинством SMH 2010 как ModBus-устройства является легкость его программирования. В системе программирования SMLogix соответствующие переменные отображаются графически в виде FBD-блоков, а детали протокола скрыты от пользователя и реализуются исполнительным ядром контроллера. Таким образом, работая с контроллером SMH 2010, необязательно быть специалистом в области ModBus, чтобы пользоваться его преимуществами.
