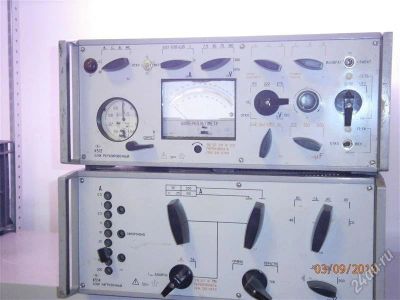

У5053. Установка для проверки релейных защит

Продам. Назначение и область применения:
Установка У5053 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики на месте их установки.
Основные характеристики установки У5053:
•установка У5053 (блоки К513, К514) обеспечивает получение на выходных зажимах электрических величин согласно табл. 1;
•возможность измерения времени срабатывания и возврата проверяемого устройства встроенным секундомером и внешним миллисекундомером;

•возможность питания проверяемой защиты постоянным током от внешней аккумуляторной батареи;

•габаритные размеры каждого блока К513, К514 не более: 500 х 220 х 520 мм.
Установка У5053 выполнена по блочному принципу и состоит из блоков, электрически связанных между собой при помощи штатных кабелей с разъемными соединениями: К513-блока регулировочного, К514-блока нагрузочного.
Каждый из перечисленных блоков может в некоторых случаях использоваться отдельно, как самостоятельное проверочное устройство:
•блок К513-как источник с плавно-ступенчатым регулированием переменного напряжения до 380 В, переменного тока до 10 А, выпрямленного напряжения до 240 В, выпрямленного тока до 4,5 А, при этом он обеспечивает и измерение временных параметров реле;

•блок К514 - как источник однофазного переменного тока до 200 А со ступенчатым регулированием;

Табл. 1
Род напряжения и токаРежим нагрузкиДопускаемая длительность включения, мин.Регулирование
напря-жение, Вток, А
1. Переменный380230Плавно-ступенчатое
38051
330100,5
2. Постоянный (выпрямленный со сглаживанием)2400,0630
2200,65
1101,05
-4,51
3. Постоянный (выпрямленный со сглаживанием)2101,05Отсутствует
2200,65
4. Выпрямленный (без сглаживания)-4,55Плавное
5. Переменный однофазный ток112350,5Плавно-ступенчатое
5467,5
30150
12240
25010
