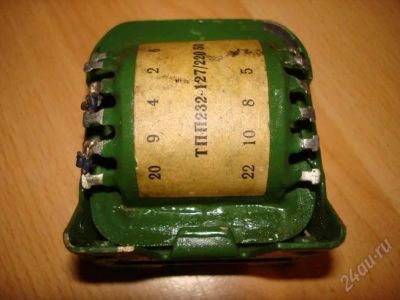

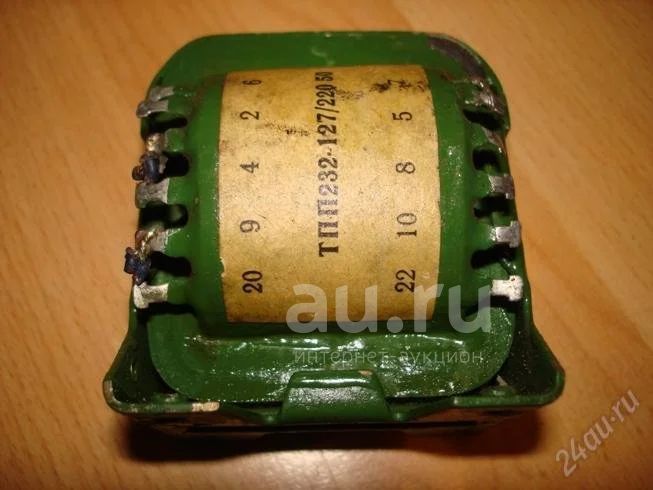

трансформатор ТПП 232-127/220-50
Продан по цене «Купить сейчас».
2 окт 2013 09:45
Этот лот уже не продается, но мы нашли для вас похожие
трансформатор ТПП 232-127/220-50
Текущая цена
100 руб.
Блиц-цена
100 руб.
Текущая цена
100 руб.
Победитель
1
Блиц-цена
100 руб.
Продан по Блиц-цене(2 окт 2013 09:45)
1 человек минимальное кол-во участников торгов
Описание
Сердечник: ШЛМ20х16
Мощность: 9 Вт
Ток первичной обмотки: 0,11/0,061 А
Масса: 0,65 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
11-125,040,255
13-145,040,255
15-16100,255
17-18100,255
19-202,630,255
21-222,630,255
Трансформаторы ТПП232 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП232-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП232 на 220 В такие же, как у соответствующих трансформаторов ТПП232 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП232 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП232-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).
При использовании трансформаторов ТПП232-127/220 на 220 В необходимо:
соединить выводы 3 и 7;
подать напряжение 220 В на выводы 2 и 9.
или соединить выводы 4 и 7;
подать напряжение 220 В на выводы 2 и 8.
Мощность: 9 Вт
Ток первичной обмотки: 0,11/0,061 А
Масса: 0,65 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
11-125,040,255
13-145,040,255
15-16100,255
17-18100,255
19-202,630,255
21-222,630,255
Трансформаторы ТПП232 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП232-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП232 на 220 В такие же, как у соответствующих трансформаторов ТПП232 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП232 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП232-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).
При использовании трансформаторов ТПП232-127/220 на 220 В необходимо:
соединить выводы 3 и 7;
подать напряжение 220 В на выводы 2 и 9.
или соединить выводы 4 и 7;
подать напряжение 220 В на выводы 2 и 8.
