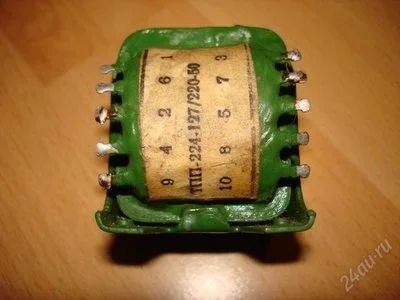

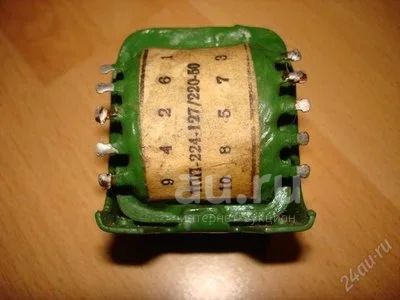

трансформатор ТПП224-127/220-50

Сердечник: ШЛ12х25
Мощность: 5,5 Вт
Ток первичной обмотки: 0,071/0,041 А
Масса: 0,49 кг
Выводы обмотокНапряжение, ВДопустимый ток, А
11-1250,156
13-1450,156
15-16100,156
17-18100,156
19-202,620,156
21-222,610,156
Трансформаторы ТПП224 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП224-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП224 на 220 В такие же, как у соответствующих трансформаторов ТПП224 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТПП224 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.


При использовании трансформаторов ТПП224-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).

При использовании трансформаторов ТПП224-127/220 на 220 В необходимо:
соединить выводы 3 и 7;
подать напряжение 220 В на выводы 2 и 9.
или соединить выводы 4 и 7;
подать напряжение 220 В на выводы 2 и 8.
