прибор ночного видения
Торги завершены. Лот не продан.
1 июля 2013 13:06
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
прибор ночного видения
Начальная цена
10 000 руб.
Блиц-цена
14 000 руб.
Начальная цена
10 000 руб.
Блиц-цена
14 000 руб.
Торги завершены(1 июля 2013 13:06)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |

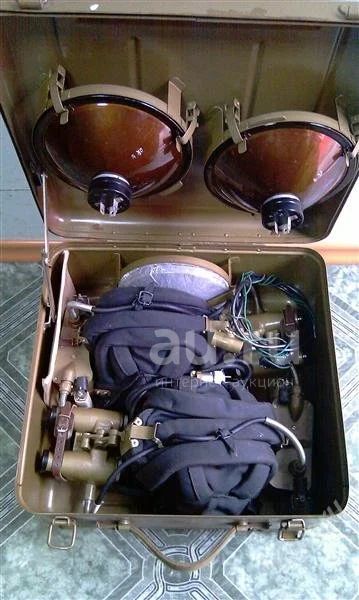

Прибор ночного видения ПНВ-57.(торг уместен)
Прибор ПНВ-57 предназначен для использования ночью в условиях естественной освещенности от небосвода, луны и звезд от 0,003-0,005 лк (люкс) и выше.
Назначение прибора: в армии используется, в основном, для вождения автомобилей, десантно-переправочных средств, вертолетов, катеров. Входит в боевую комплектацию вертолета Ми24, различных типов бронетехники.
Действие прибора основано на усилении слабого света ночного неба и невидимых глазом лучей (ИК, УФ), отраженных от дороги и местных предметов и преобразованных в видимое глазом изображение. Слабый свет, отраженный от дороги или предметов, проектируется при помощи объективов бинокуляра на фотокатоды электронно-оптических преобразователей (ЭОПов). Фотокатоды имеют очень высокую чувствительность к свету.
Изображение на фотокатоде каждого ЭОПа вследствие излучения катодом электронов превращается в электронное изображение, которое, в свою очередь, под действием электрического поля высокого напряжения переносится на люминисцентный экран и фокусируется на нем; электроны, ударяясь о люминисцентный экран, вызывают его свечение в соответствии с очертанием предметов, воспринятых оптикой объективов.
Таким образом, электронное изображение превращается на экране ЭОПа в видимое изображение, которое рассматривается глазом наблюдателя через окуляр.
Наличие двух трубок в бинокуляре позволяет наблюдателю вести наблюдение обоими глазами с естественной перископичностью и нормально ощутимой глубиной перспективы.
При уровнях естественной ночной освещенности значительно ниже 0,003-0,005 лк может применяться искусственная подсветка, создающая освещенность, не превышающую 0,003-0,005 лк.
Технические данные:
— Поле зрения прибора не менее 35 град.
— Увеличение 1-1,2х
— Макс. разрешающая способность в центре поля зрения, штр/мм, не менее 33
— Рабочая разрешающая способность в центре поля зрения, штр/мм, не менее 26
— Диоптрийное перемещение окуляра, дптр. +5/-5
— Входное напряжение, В 9-15,5 или 24-30,5 (может работать от батарейки «Крона»
— Выходное напряжение, кВ 19,5
— Максимальная потребляемая мощность не более 6 Вт
— Переключение на 24 и 12 В производится автоматически
— Фокусное расстояние объектива 37 мм, объектив состоит из девяти линз
— Для выставки параллельности оптических осей бинокуляра предусмотрено плаваюшее соединение окуляра
— Для обеспечения установки по базе глаз наблюдателя бинокуляр имеет шарнирное устройство, база может изменяться от 58 до 74 мм.
Прибор ПНВ-57 предназначен для использования ночью в условиях естественной освещенности от небосвода, луны и звезд от 0,003-0,005 лк (люкс) и выше.
Назначение прибора: в армии используется, в основном, для вождения автомобилей, десантно-переправочных средств, вертолетов, катеров. Входит в боевую комплектацию вертолета Ми24, различных типов бронетехники.
Действие прибора основано на усилении слабого света ночного неба и невидимых глазом лучей (ИК, УФ), отраженных от дороги и местных предметов и преобразованных в видимое глазом изображение. Слабый свет, отраженный от дороги или предметов, проектируется при помощи объективов бинокуляра на фотокатоды электронно-оптических преобразователей (ЭОПов). Фотокатоды имеют очень высокую чувствительность к свету.
Изображение на фотокатоде каждого ЭОПа вследствие излучения катодом электронов превращается в электронное изображение, которое, в свою очередь, под действием электрического поля высокого напряжения переносится на люминисцентный экран и фокусируется на нем; электроны, ударяясь о люминисцентный экран, вызывают его свечение в соответствии с очертанием предметов, воспринятых оптикой объективов.
Таким образом, электронное изображение превращается на экране ЭОПа в видимое изображение, которое рассматривается глазом наблюдателя через окуляр.
Наличие двух трубок в бинокуляре позволяет наблюдателю вести наблюдение обоими глазами с естественной перископичностью и нормально ощутимой глубиной перспективы.
При уровнях естественной ночной освещенности значительно ниже 0,003-0,005 лк может применяться искусственная подсветка, создающая освещенность, не превышающую 0,003-0,005 лк.
Технические данные:
— Поле зрения прибора не менее 35 град.
— Увеличение 1-1,2х
— Макс. разрешающая способность в центре поля зрения, штр/мм, не менее 33
— Рабочая разрешающая способность в центре поля зрения, штр/мм, не менее 26
— Диоптрийное перемещение окуляра, дптр. +5/-5
— Входное напряжение, В 9-15,5 или 24-30,5 (может работать от батарейки «Крона»
— Выходное напряжение, кВ 19,5
— Максимальная потребляемая мощность не более 6 Вт
— Переключение на 24 и 12 В производится автоматически
— Фокусное расстояние объектива 37 мм, объектив состоит из девяти линз
— Для выставки параллельности оптических осей бинокуляра предусмотрено плаваюшее соединение окуляра
— Для обеспечения установки по базе глаз наблюдателя бинокуляр имеет шарнирное устройство, база может изменяться от 58 до 74 мм.
