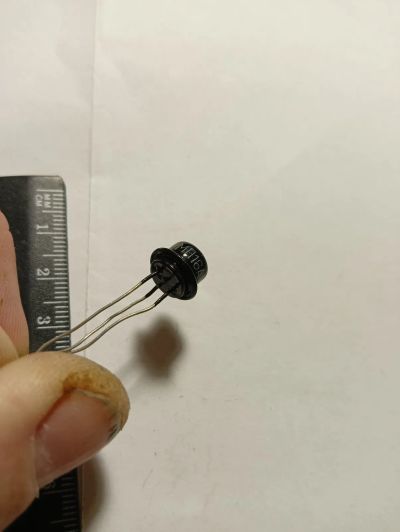

Транзистор МП16А

Транзисторы МП16А германиевые, низкочастотные, маломощные, сплавные p-n-p переключательные. Предназначены для применения в схема переключения и формирования импульсов. Используются для работы в радиотехнических и электронных устройствах общего и специального назначения. Выпускаются в металлостеклянном корпусе с гибкими выводами. Маркируются цифро-буквенным кодом на корпусе транзистора.

Тип корпуса: КТЮ-3-6.

Масса транзистора не более 2,0 г.

Климатическое исполнение: «УХЛ».

Категория качества: «ОТК», «ВП», «ОС».

Основные технические характеристики транзистора МП16А:

• Структура транзистора: p-n-p

• Рк max - Постоянная рассеиваемая мощность коллектора: 200 мВт;

• fh21б - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 1 МГц;

• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 15 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 100 мА;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 25 мкА;

• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером и общей базой соответственно: 30...50;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 15 Ом;

• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 1500 пс.

Расшифровка маркировки биполярного транзистора: МП16А

М - буква, обозначающая модификацию транзистора, приводящую к изменению его конструкции (холодносварной корпус);

П - буква, определяющая тип полупроводникового прибора, где П - плоскостной транзистор;

16 - число, указывающее на область применения и исходный полупроводниковый материал, где от 1 до 99 - германиевые маломощные транзисторы низкой частоты;

А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
