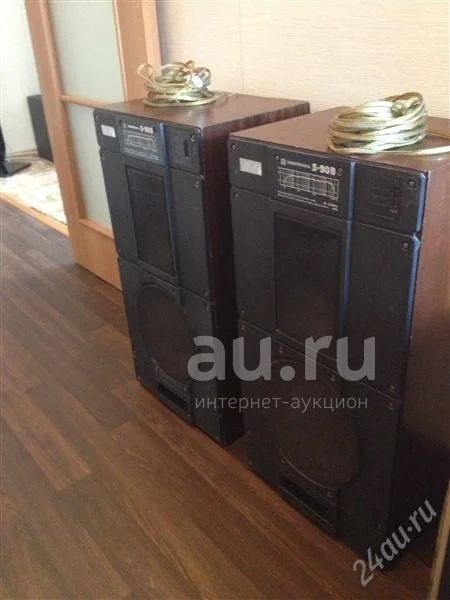

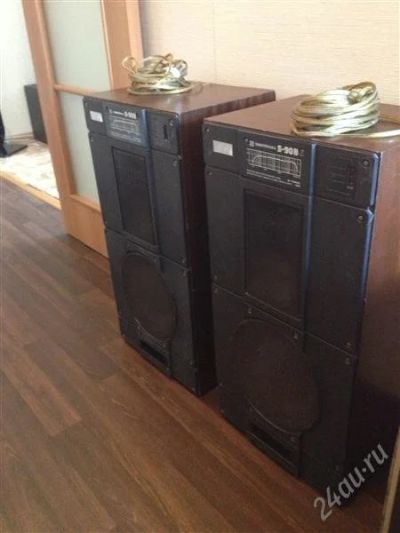

колонки S-90B
Удалён продавцом.
11 март 2013 20:38
колонки S-90B
Начальная цена
2 500 руб.
Блиц-цена
3 500 руб.
Начальная цена
2 500 руб.
Блиц-цена
3 500 руб.
Удалён(11 март 2013 20:38)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |
На даной страничке приведены схемы акустических систем Radiotehnika класса S90 схема ( 35АС-212, S90, S90B, S90D, S90F ), подробное описание, параметры АС, фотографии.
Довольно качественная акустика советских времен, после небольших доработок и реставрации с уверенностью могу сказать что даст фору многим современным акустическим системам. Если у вас завалялись подобные или купили где-небудь по дешевке то приведите их в порядок и они еще долго будут вас радовать мощными бассами, насыщенными средними и высокими частотами в музикальных произведениях любого стиля и направления, вообщем РЕКОМЕНДУЮ!!!
S-90 первая модель
В акустической системе имеются два ступенчатых регулятора уровня воспроизведения раздельно для средних и высоких частот в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц соответственно. Оба регулятора имеют по три фиксированных положения: "0","-3дБ" и "-6 дБ". В положении "0" сигнал с разделительного фильтра подается нп соответствующую головку непосредственно. В положениях "-3 дБ" и "-6 дБ" сигнал ослаблен относительно положения "0" на 1.4 и 2 раза соответственно.
При соответствующем спектральном составе программы переключением регулятора изменяют тембральную окраску звучания.
Паспортные технические характеристики
Паспортная мощность90 Вт
Номинальная мощность35 Вт
Номинальное электрическое сопротивление4 Ом
Диапазон воспроизводимых частот31.5-20000 Гц
Номинальное звуковое давление1.2 Па
Габаритные размеры АС360x710x285 мм
Масса АС не более30 кг
Принципиальная схема S90
S-90B
S-90D
В АС имеется индикация перегрузки головок громкоговорителей. Регуляторы, расположенные на лицевой панели АС, дают возможность плавно регулировать уровень звукового давления высокочастотной и среднечастотной головок громкоговорителя в пределах от 0 до минус 6 дБ.
Есть еще модель акустической системы "S-100D", в ней применена среднечастотная головка 30 ГДС-3 с магнитной жидкостью MAHID, что позволяет повысить паспортную мощность акустической системы до 100 Вт. В остальном конструкции "S-90D" и "S-100D" аналогичны.
Для работы АС необходимо подключить к усилителю, имеющему на выходе каждого канала наибольшую (максимальную) мощность в пределах от 50 до 150 Вт.
Если при работе АС начинают светиться индикаторы ПЕРЕГРУЗКА, то следует уменьшить уровень подаваемого на нее входного сигнала (регулятором громкости в усилителе, к которому подключена АС).
Паспортные технические характеристики
Паспортная электрическая мощность "S-90D"/"S100-D" не менее90 Вт 100 Вт
Номинальная электрическая мощность35 Вт
Номинальное электрическое сопротивление8 Ом
Диапазон воспроизводимых частот не уже25-25000 Гц
Характеристическая чувствительность в диапазоне частот 100-8000 Гц, при мощности 1 Вт, не менее89 дБ
Габаритные размеры АС360x710x286 мм
Масса АС не более23 кг
На рисунке ниже изображена принципиальная схема колонок S90D.
Принципиальная схема S90D
S-90F
Довольно качественная акустика советских времен, после небольших доработок и реставрации с уверенностью могу сказать что даст фору многим современным акустическим системам. Если у вас завалялись подобные или купили где-небудь по дешевке то приведите их в порядок и они еще долго будут вас радовать мощными бассами, насыщенными средними и высокими частотами в музикальных произведениях любого стиля и направления, вообщем РЕКОМЕНДУЮ!!!
S-90 первая модель
В акустической системе имеются два ступенчатых регулятора уровня воспроизведения раздельно для средних и высоких частот в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц соответственно. Оба регулятора имеют по три фиксированных положения: "0","-3дБ" и "-6 дБ". В положении "0" сигнал с разделительного фильтра подается нп соответствующую головку непосредственно. В положениях "-3 дБ" и "-6 дБ" сигнал ослаблен относительно положения "0" на 1.4 и 2 раза соответственно.
При соответствующем спектральном составе программы переключением регулятора изменяют тембральную окраску звучания.
Паспортные технические характеристики
Паспортная мощность90 Вт
Номинальная мощность35 Вт
Номинальное электрическое сопротивление4 Ом
Диапазон воспроизводимых частот31.5-20000 Гц
Номинальное звуковое давление1.2 Па
Габаритные размеры АС360x710x285 мм
Масса АС не более30 кг
Принципиальная схема S90
S-90B
S-90D
В АС имеется индикация перегрузки головок громкоговорителей. Регуляторы, расположенные на лицевой панели АС, дают возможность плавно регулировать уровень звукового давления высокочастотной и среднечастотной головок громкоговорителя в пределах от 0 до минус 6 дБ.
Есть еще модель акустической системы "S-100D", в ней применена среднечастотная головка 30 ГДС-3 с магнитной жидкостью MAHID, что позволяет повысить паспортную мощность акустической системы до 100 Вт. В остальном конструкции "S-90D" и "S-100D" аналогичны.
Для работы АС необходимо подключить к усилителю, имеющему на выходе каждого канала наибольшую (максимальную) мощность в пределах от 50 до 150 Вт.
Если при работе АС начинают светиться индикаторы ПЕРЕГРУЗКА, то следует уменьшить уровень подаваемого на нее входного сигнала (регулятором громкости в усилителе, к которому подключена АС).
Паспортные технические характеристики
Паспортная электрическая мощность "S-90D"/"S100-D" не менее90 Вт 100 Вт
Номинальная электрическая мощность35 Вт
Номинальное электрическое сопротивление8 Ом
Диапазон воспроизводимых частот не уже25-25000 Гц
Характеристическая чувствительность в диапазоне частот 100-8000 Гц, при мощности 1 Вт, не менее89 дБ
Габаритные размеры АС360x710x286 мм
Масса АС не более23 кг
На рисунке ниже изображена принципиальная схема колонок S90D.
Принципиальная схема S90D
S-90F
