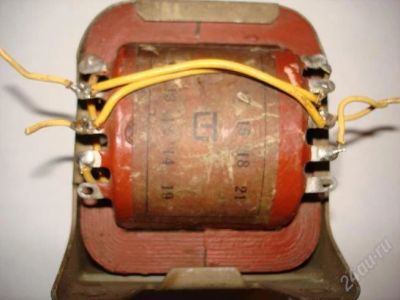

Трансформатор ТПП-269-127/220-50
Продан досрочно.
8 июля 2013 14:20
Этот лот уже не продается, но мы нашли для вас похожие
Трансформатор ТПП-269-127/220-50
Текущая цена
100 руб.
Блиц-цена
120 руб.
Текущая цена
100 руб.
Победитель
1
Блиц-цена
120 руб.
Продан досрочно(8 июля 2013 14:20)
1 человек минимальное кол-во участников торгов
Описание
Трансформатор ТПП-269-127/220-50
Сердечник: ШЛМ25х25
Мощность: 57 Вт
Ток первичной обмотки: 0,615/0,36 А
Масса: 1,4 кг
Выводы обмоток\Напряжение, В\Допустимый ток, А
11-12\4,98\1,08
13-14\4,98\1,08
15-16\20\1,08
17-18\20\1,08
19-20\1,34\1,08
21-22\1,34\1,08
Напряжение на отводах первичных обмоток трансформаторов ТПП269 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП269-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).
Сердечник: ШЛМ25х25
Мощность: 57 Вт
Ток первичной обмотки: 0,615/0,36 А
Масса: 1,4 кг
Выводы обмоток\Напряжение, В\Допустимый ток, А
11-12\4,98\1,08
13-14\4,98\1,08
15-16\20\1,08
17-18\20\1,08
19-20\1,34\1,08
21-22\1,34\1,08
Напряжение на отводах первичных обмоток трансформаторов ТПП269 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП269-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Судя по фотографии имеются обломанные выводы трансформатора. Или я не прав? Сделайте более качественное фото со всех сторон трансформатора. Фотографии можно скинуть на ru0aop@mail.ru
20 апр 2013 15:28
