Описание

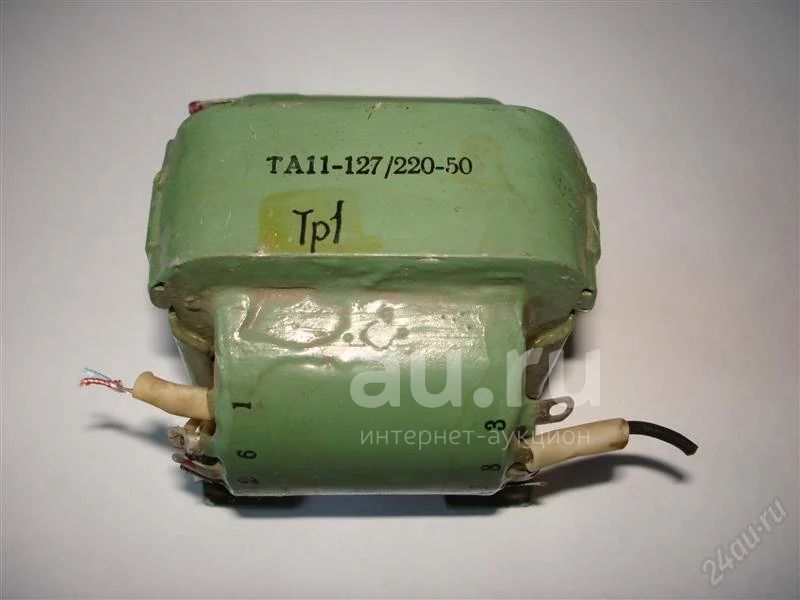

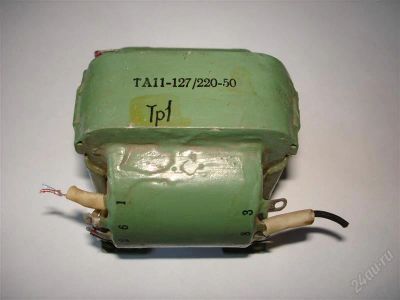

Трансформатор ТА-11-127/220-50
Сердечник: ШЛ16х25
Мощность: 26 Вт
Ток первичной обмотки: 0,28/0,16 А
Масса: 0,85 кг
Выводы обмоток\Напряжение, В\Допустимый ток, А
11-12 \28\0,26
13-14\28\0,26
15-16\28\0,21
17-18\28\0,21
19-20\28\0,026
21-22\6\0,026
Напряжение на отводах первичных обмоток трансформаторов ТA11 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 110 В;
между выводами 2 и 3, 7 и 8 - 10 В;
между выводами 3 и 4, 8 и 9 - 7 В;
между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТA11-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются параллельно;
подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТA11-127/220 на 220 В необходимо:
соединить выводы 2 и 6;
подать напряжение 220 В на выводы 1 и 8
