Трансформатор ТАН 1
Продано.
13 март 2013 04:47
Этот лот уже не продается, но мы нашли для вас похожие
Трансформатор ТАН 1
Текущая цена
100 руб.
Блиц-цена
110 руб.
Текущая цена
100 руб.
Победитель
1
Блиц-цена
110 руб.
Продан(13 март 2013 04:47)
1 человек минимальное кол-во участников торгов
Описание

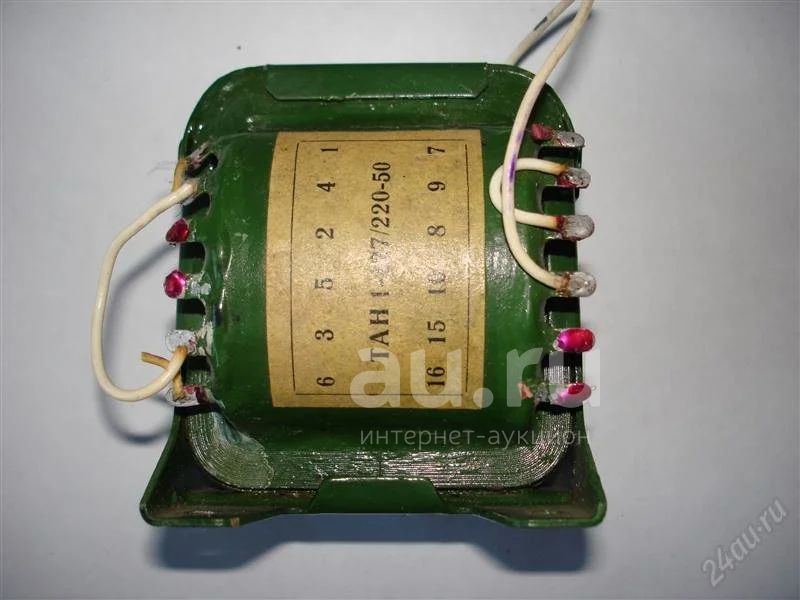

Трансформатор ТAН1-127/220-50
Сердечник: ШЛ20х20
Мощность: 36 Вт
Ток первичной обмотки: 0,37/0,215 А
Масса: 1,2 кг
Выводы обмоток\Напряжение, В\Допустимый ток, А
7-8\28\0,24
9-10\28\0,24
11-12\28\0,19
13-14\28\0,19
15-16\6,3\0,24
17-18\6,3\0,24
19-20(21)\5(6,3)\0,8
22-23(24)\5(6,3)\0,8
Напряжение на отводах первичных обмоток трансформаторов ТAН1 на 127/220 В:
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 2 и 3, 5 и 6 - 7 В.
При использовании трансформаторов ТAН1-127/220 на 127 В необходимо:
соединить выводы 1 и 4, 3 и 6, при этом первичные обмотки 1-3 и 4-6 соединяются параллельно;
подать напряжение 127 В на выводы 1 и 3 или 4 и 6.
При использовании трансформаторов ТAН1-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
Сердечник: ШЛ20х20
Мощность: 36 Вт
Ток первичной обмотки: 0,37/0,215 А
Масса: 1,2 кг
Выводы обмоток\Напряжение, В\Допустимый ток, А
7-8\28\0,24
9-10\28\0,24
11-12\28\0,19
13-14\28\0,19
15-16\6,3\0,24
17-18\6,3\0,24
19-20(21)\5(6,3)\0,8
22-23(24)\5(6,3)\0,8
Напряжение на отводах первичных обмоток трансформаторов ТAН1 на 127/220 В:
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 2 и 3, 5 и 6 - 7 В.
При использовании трансформаторов ТAН1-127/220 на 127 В необходимо:
соединить выводы 1 и 4, 3 и 6, при этом первичные обмотки 1-3 и 4-6 соединяются параллельно;
подать напряжение 127 В на выводы 1 и 3 или 4 и 6.
При использовании трансформаторов ТAН1-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
