Камера оптическая трубопроводная КОТ-2, Люк

ССД , 110104-00034

Камера КОТ-2 предназначена для строительства электрических и телекоммуникационных магистральных кабельных сетей в качестве необслуживаемого смотрового устройства кабельной канализации, для защиты муфт и технологического запаса кабеля от внешних воздействий (включая грызунов) в местах стыковки рабочих длин кабеля, проложенного в полиэтиленовых трубах. Устанавливается на участках загородных кабельных трасс, а также в местах отсутствия постоянного движения транспорта, в качестве проходного, углового или разветвительного смотрового устройства.

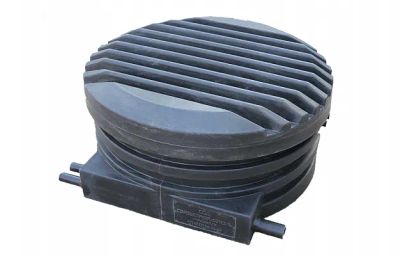

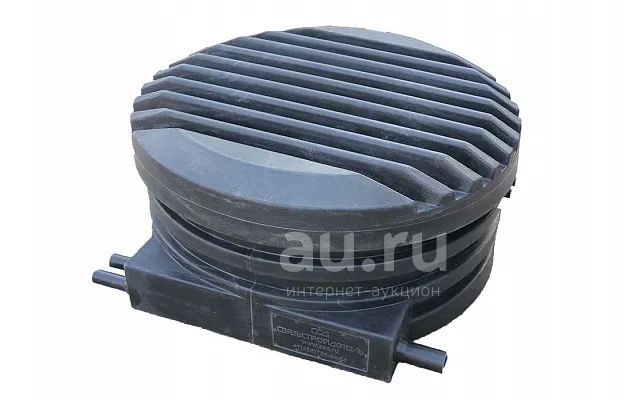

Камера имеет в сечении цилиндрическую форму и состоит из двух цельнолитых элементов – крышки и корпуса. Корпус КОТ-2 имеет ребристую поверхность. Такая конструкция придает дополнительную прочность, а также препятствует выталкиванию камеры из грунта при его выпучивании или подвижке. На двух противоположных сторонах корпуса расположены присоединительные площадки. Один конец каждой из площадок имеет глухой патрубок с наружным диаметром 55 мм, а на другом, два глухих патрубка по 40 мм.

В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), гладкие или гофрированные, а также труба ЗПТ. Патрубки КОТ-2 соединяют с гладкой трубой ЗПТ при помощи соединительных или переходных механических или электросварных муфт, либо путем сквозного ввода трубы внутрь камеры. При этом, герметизация патрубка камеры с трубой осуществляется с помощью термоусаживаемой трубки ТУТ. Труба спиральная ССД-Пайп (ТПЖГС) или гофрированная, подводится к свободному месту присоединительной площадки смотрового устройства и с помощью адаптера герметичного ввода подсоединяется к нему. Ввод кабелей, включая бронированные оптические кабели, осуществляется с помощью пылевлагозащищенных, химически стойких, устойчивых к затоплению кабельных вводов с классом защиты не менее IP66.

В камере оптической трубопроводной КОТ-2 размещается:

• одна разветвительная или две тупиковые муфты МТОК стандартного размера (МТОК-Г3) или малогабаритные МТОК-Л6;

• до 400 метров кабеля ф=13,3 мм, типа ДПТ-П-64-12 кН;

• технологический запас оптического кабеля (до 15 м с каждой соединяемой стороной);

• технологический запас проводников для КИПа длиной до 15 м каждый.

Камера КОТ-2 выдерживает:

• вертикальную нагрузку грунта высотой до 2 м;

• воздействие ручных орудий труда при открывании.

Основные преимущества конструкции КОТ-2:

• шесть патрубков для ввода труб разного диаметра;

• возможность ввода внутрь корпуса через патрубки полиэтиленовые трубы диаметром до 50 мм;

• патрубки расположены на касательных по отношению к окружности корпуса, что значительно облегчает сбор и укладку запасов кабелей, приходящих с разных сторон;

• 2 присоединительные площадки, через которые также возможен ввод труб диаметром до 110 мм;

• малый вес, не требующий применения грузоподъемных механизмов;

• обеспечение высокой степени герметизации вводимой трубы или кабеля;

• отсутствие необходимости катодной защиты камеры;

• быстрое построение сложных конфигураций кабельной канализации;

• применение простых экономичных технологий строительства;

• экологическая безопасность;

• снижение эксплуатационных затрат на обслуживание пластмассовой кабельной канализации;

• высокой стойкостью к воздействию агрессивных сред;

• высокой стойкостью к воздействию широкого диапазона температур;

• срок службы составляет 50 лет.

Производится в соответствии с ТУ 22.29.29-085-27564371-2017 «Колодцы и камеры кабельные полимерные».
