Плата универсального зарядного устройcтва QC PD триггер 5-20V,100W Type-C

Плата управления режимами зарядного устройства - триггер QC PD TRIGGER 5-20V 100W Type-C поддерживает протоколы быстрой зарядки PD3.0/2.0, BC1.2 и другие. Встроена защита от перегрева, перенапряжения, обратного подключения. Выходное напряжение регулируется DIP-переключателем на плате.

Характеристики триггера QC PD TRIGGER 5-20V 100W Type-C:

• Входное напряжение: 4-22 Вольта.
• Выходное напряжение: 5- 20 Вольт (регулируется переключателем).
• Максимальная мощность PD: 100 Ватт.
• Интерфейс: Type-C.
• Размерыплаты: 28 х 11 х 12 мм.

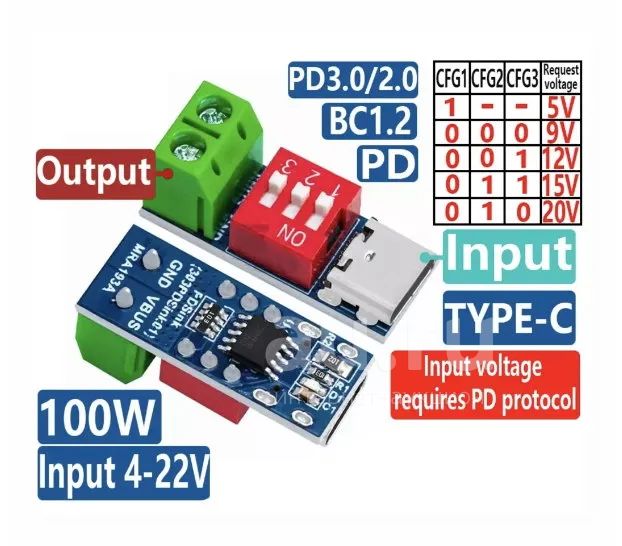

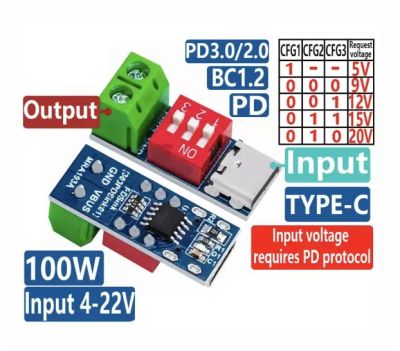

Регулировка выходного напряжения:

CFG1 соответствует переключателю 1

CFG2 соответствует переключателю 2

CFG3 соответствует переключателю 3

Режимы переключения выхода Vout Type-C:

• Vout = 5 V (CFG1 = 1, CFG2 = 0, CFG3 = 0)
• Vout = 9 V (CFG1 = 0, CFG2 = 0, CFG3 = 0)
• Vout = 12V (CFG1 = 0, CFG2 = 0, CFG3 = 1)
• Vout = 15V (CFG1 = 0, CFG2 = 1, CFG3 = 1)
• Vout = 20V (CFG1 = 0, CFG2 = 1, CFG3 = 0)
