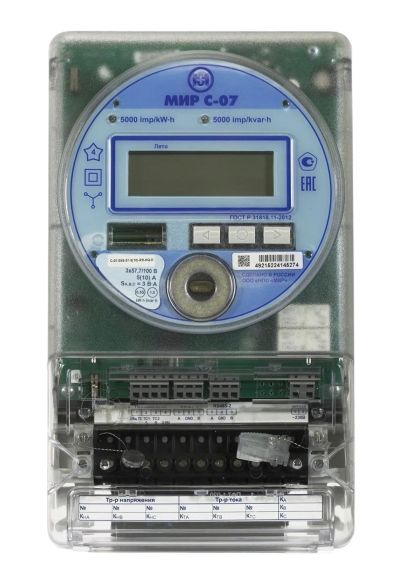

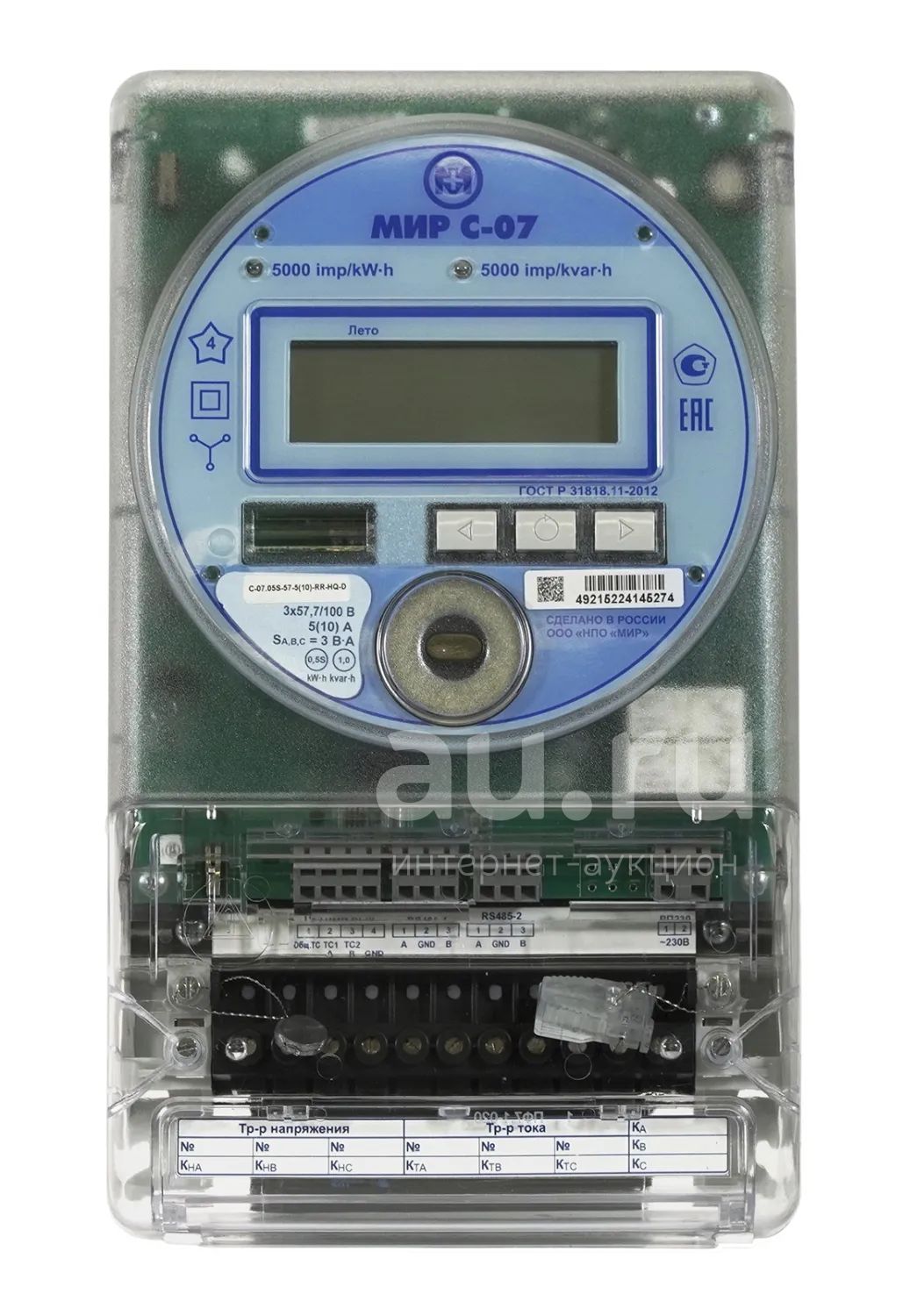

Счетчик МИР C-07.05S-230-5(10)-G2PZ1B-S2T2Q-SZG-D 380В 5-10А

Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».
Назначение
Многотарифный учет активной и реактивной энергии прямого и обратного направлений в трехфазных цепях переменного тока;
Измерение параметров сети;
Установка у трехфазных потребителей, а также в качестве балансного счетчика на ТП;
Эксплуатация автономно или в составе системы учета АСКУЭ РРЭ.
Измеряемые параметры
Активная и реактивная энергия прямого и обратного направлений;
Активная, реактивная и полная мощность по каждой фазе и суммарно по трем фазам;
Среднеквадратические (действующие) значения силы тока и напряжения по каждой фазе;
Среднеквадратические (действующие) значения линейных напряжений;
Коэффициент мощности по каждой фазе и суммарно;
Частота сети.
Интерфейсы и коммуникация
Оптический порт;
Один или два RS-485 (опционально);
PLC (опционально);
Самоорганизующаяся сеть для интерфейсов PLC и ZigBee;
GSM (технология 4G(LTE)/2G(GPRS) или технология NB-IoT/2G(GPRS) с внешней ан-тенной (опционально);
Ethernet 10/100 BASE-TX (опционально);
Bluetooth (опционально);
Два входа ТС типа сухой контакт (опционально);
Два выхода ТУ (опционально).
Сменный модуль связи (опционально)
Сменный модуль только в малогабаритном корпусе;
Соответствует требованиям ПАО РОССЕТИ;
Поддерживает связь в сетях GSM (технологии GPRS или LTE);
Возможность подключения внешней антенны (опционально);
Оснащен накопителем энергии для передачи инициированного сообщения при отключении питания (функция «последнего вздоха») (опционально).
Особенности
Два исполнения корпуса: под 3-х точечное крепление и малогабаритный с креплением на DIN рейку;
Функционал прибора учета полностью соответствует требованиям постановления правительства РФ №890 и техническим требованиям ПАО «РОССЕТИ»;
Два дополнительных реле;
Самоорганизующаяся сеть для интерфейсов PLC и ZigBee;
Русскоязычный текст выводимых на индикатор параметров;
Функция шлюза GSM в PLC и ZigBee;
Наличие резервного питания 24 В или 220 В (опционально);
Исполнение с креплением на DIN рейку поддерживает горячую замену сменного мо-дуля связи, благодаря чему имеется возможность дооснастить уже смонтированный прибор учета модулем, или переставить модуль в другой прибор учета;
Возможность установки дополнительной сменной батареи без снятия крышки клемм-ного отсека и отключения ПУ от сети;
Защита от хищения электроэнергии:
- наличие датчика магнитного поля и возможность индикации воздействия магнитного поля;
- наличие электронных пломб вскрытия крышек корпуса и клеммного отсека;
- прозрачная крышка зажимов;
Протокол передачи данных DLMS/COSEM, СПОДЭС;
Совместная работа с КПУ позволяет:
- автоматически формировать протоколы мониторинга качества электроэнер-гии за выбранный период;
- формировать протокол проверки узла учета;
- экспортировать в таблицы Excel журналы, профили мощности, диагностиче-ские данные и др.;
- экспортировать и импортировать файлы для настройки работы дисплея, та-рифных расписаний, таблиц специальных дней и др.
Самодиагностика

Тип включения цепей напряжения Прямое или трансформаторное
Тип включения цепей тока Трансформаторное
Класс точности при измерении активной/реактивной энергии 0,2S/0,5 или 0,5S/1
Номинальное напряжение фазное/линейное, В 3х57,7/100 или 3х230/400
Номинальный (максимальный) ток, А 5(10)
Установленный рабочий диапазон напряжения:
· для счетчиков с Uном=230В
· для счетчиков с Uном=57,7В


От 0,7 до 1,3Uном
От 0,7 до 2,25Uном
Номинальная частота сети, Гц 50
Количество тарифов/тарифных зон 4/12
Номинальное напряжение резервного источника питания, В
· малогабаритный
· с креплением на 3 точки


10 - 30 В постоянного тока
10 - 48 В постоянного тока
Межповерочный интервал, лет:
· на территории РФ
· на территории Республики Казахстан
10
8
Гарантийный срок эксплуатации, лет 5 лет, по расширенной гарантии до 10 лет
Степень защиты от проникновения воды и посторонних предметов по ГОСТ 14254 IP51
Диапазон рабочих температур, °С От минус 50 до плюс 70
Габаритные размеры (ВхШхГ), мм, не более
· малогабаритный
· с креплением на 3 точки

144×130×65
285×168×63
Масса, кг, не более
· малогабаритный
· с креплением на 3 точки
0,7
1,2
