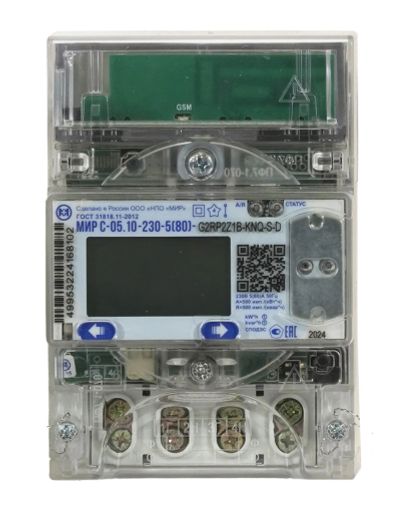

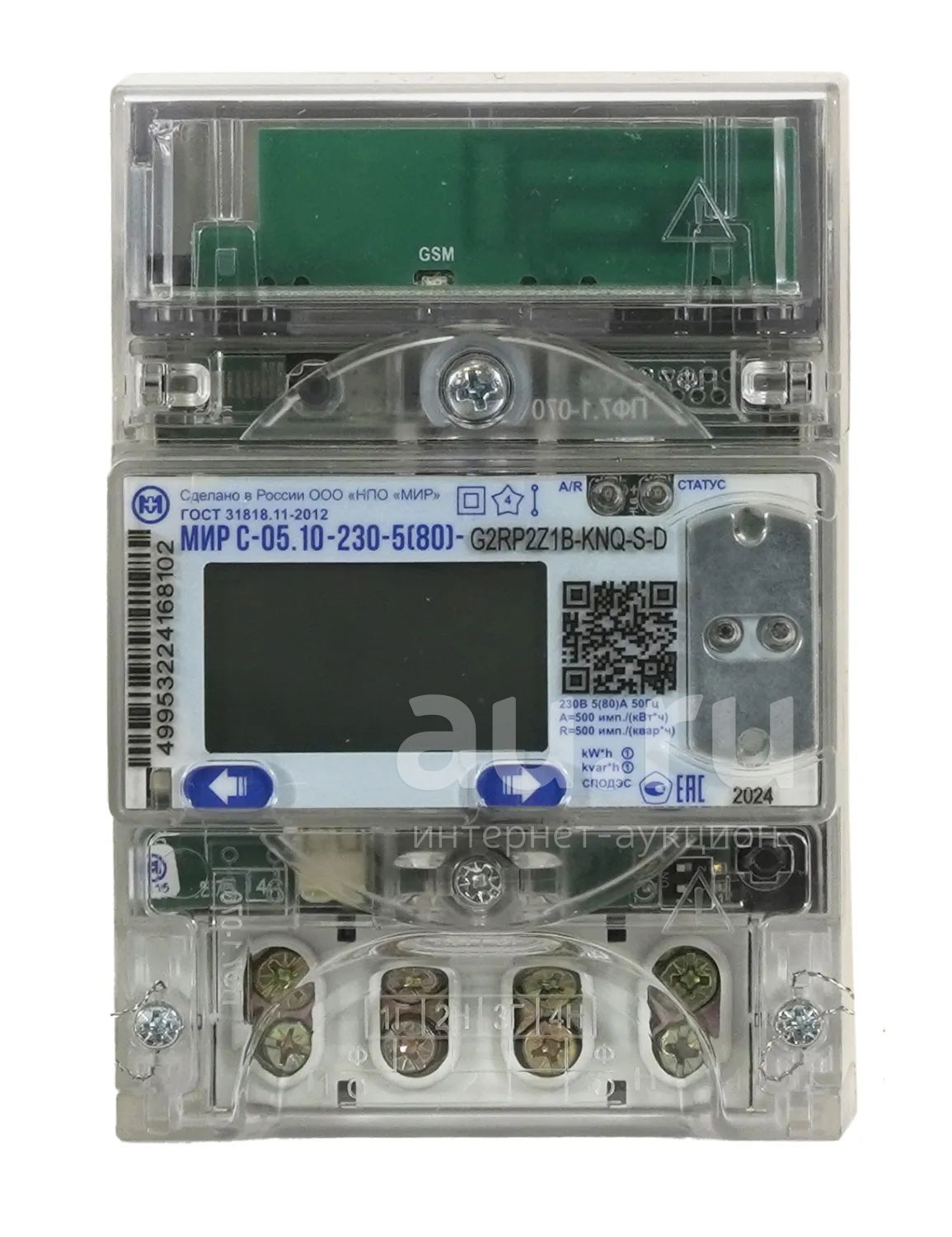

Счетчик МИР С-05.10-230-5(80)-G2PZ1B-KNQ-S-D

Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учёта электрической энергии (мощности)».


Назначение
Установка у потребителя в домовых узлах учета в стандартные внутридомовые щитки на DIN-рейку;
Многотарифный учет активной и реактивной электрической энергии прямого и обратного направлений в однофазных цепях переменного тока;
Эксплуатация автономно или в составе системы учета АИИСКУЭ РРЭ.
Измеряемые и вычисляемые параметры
Активная и реактивная энергия прямого и обратного направлений;
Активная, реактивная и полная мощность;
Среднеквадратические (действующие) значения силы тока и напряжения;
Коэффициент мощности;
Частота сети;
Измерение ПКЭ в соответствии с классом S ГОСТ 30804.4.30-2013:
- медленные отклонение напряжения и частоты;
- случайные провалы напряжения и перенапряжения.
Интерфейсы и коммуникация
Оптический порт;
RS-485 (опционально);
самоорганизующаяся PLC сеть технологии G3 PLC или PLC Y-net (опционально);
самоорганизующаяся беспроводная сеть ZigBee 2,4ГГц (опционально);
Bluetooth (опционально) позволяющий проводить:
- чтение параметров мобильными устройствами на базе ОС Android через приложение МИР ДП;
- чтение и конфигурирование параметров устройствами на базе ОС Windows 10 с помощью программы Конфигуратор приборов учета;
Графический дисплей со встроенной подсветкой.
Сменный модуль связи (опционально).
Сменный модуль связи (опционально)
Сменный модуль только в малогабаритном корпусе;
Соответствует требованиям ПАО РОССЕТИ;
Поддерживает связь в сетях GSM (технологии GPRS или LTE);
Возможность подключения внешней антенны (опционально);
Оснащен накопителем энергии для передачи инициативного сообщения при отключении питания (функция «последнего вздоха») (опционально).
Особенности
Малогабаритный прибор учета поддерживает горячую замену сменного модуля связи, благодаря чему имеется возможность дооснастить уже смонтированный прибор учета модулем, или переставить модуль в другой прибор учета;
Функционал прибора учета полностью соответствует требованиям постановления правительства РФ №890 и техническим требованиям ПАО «РОССЕТИ»;
Протокол передачи данных: DLMS/COSEM, СПОДЭС;
Переключатель блокировки управления реле;
Русскоязычный текст выводимых на индикатор параметров;
Функция шлюза из сети GSM в сети PLC и/или ZigBee («Учет в МКД»);
Два датчика тока: в фазе и в нейтрали;
Защита от хищений электроэнергии:
- наличие датчика магнитного поля и индикатора воздействия магнитным полем;
- электронные пломбы вскрытия крышки корпуса, отсека клеммных зажимов и крышки отсека сменного модуля связи;
- прозрачные крышки клеммного отсека, модуля связи и корпуса прибора;
- контроль дифференциального тока;
- три уровня доступа обеспечивают защиту от неправомерного переконфигурирования прибора.
Совместная работа с Программой КОНФИГУРАТОР ПРИБОРОВ УЧЕТА позволяет:
- автоматически формировать протоколы мониторинга качества электроэнергии за выбранный период;
- формировать протокол проверки узла учета;
- экспортировать в таблицы Excel журналы, профили мощности, диагностические данные и др.;
- экспортировать и импортировать файлы для настройки работы дисплея, тарифных расписаний, таблиц специальных дней и др.
Функция защиты от перенапряжения позволяет быстро отключить потребителя от сети при возникновении перенапряжения длительностью от нескольких периодов сетевого напряжения;
Возможность установки дополнительной сменной батареи без снятия крышки клеммного отсека и отключения ПУ от сети.
Гарантийный срок эксплуатации 8 лет.
Тип включения цепей напряжения и тока Прямое
Класс точности при измерении активной/реактивной энергии 1/1
Номинальное напряжение, В 230
Установленный рабочий диапазон напряжений, В От 0,7 до 1,3Uном.
Базовый (максимальный) ток, А 5 (80)
5 (100)
Номинальная частота сети, Гц 50
Количество тарифов/тарифных зон 4 / 12
Межповерочный интервал, лет:
· на территории РФ 16
· на территории Республики Казахстан 8

Гарантийный срок эксплуатации, лет 5 лет, по расширенной гарантии до 10 лет
Средний срок службы, лет, не менее 30
Степень защиты от проникновения воды и посторонних предметов
по ГОСТ 14254 IP51
Масса ПУ, кг, не более
· малогабаритный 0.5
· универсальный 1.0

Диапазон рабочих температур, °С от минус 50 до плюс 70
Габаритные размеры, мм, не более
· малогабаритный 130×90×67
· универсальный 165×132×76

Соответствие требованиям
Прибор допущен к применению на объектах ПАО «Россети». Подробные данные размещены на сайте http://www.rosseti.ru.

Прибор сертифицирован на соответствие требованиям Таможенного союза.

Прибор имеет сертификаты об утверждении типа средства измерения в России и в Республике Казахстан.
